تفاصيل المنتج:
|
اسم: | 3 محاور مركز عمودي للماكينة | مادة: | معدن |
---|---|---|---|
مناسب ل: | آلة القطع / آلة الطحن | يكتب: | رَأسِيّ |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): | 10000 دورة في الدقيقة | عرض السرير (مم): | 550 ملم |
قوة محرك المغزل (kW):: | 12000 | عدد المحاور: | 3 محاور |
السفر (المحور X) (مم): | 850 ملم | السفر (المحور Z) (مم): | 550 ملم |
دقة تحديد المواقع (مم): | ± 0.005 | التكرار (X / Y / Z) (مم): | ± 0.003 |
البعد (L * W * H): | 2550 * 2900 * 2750 ملم | ||
تسليط الضوء: | SINO 3 Axes Vertical Machine Center,CNC 3 Axes Vertical Machine Center |

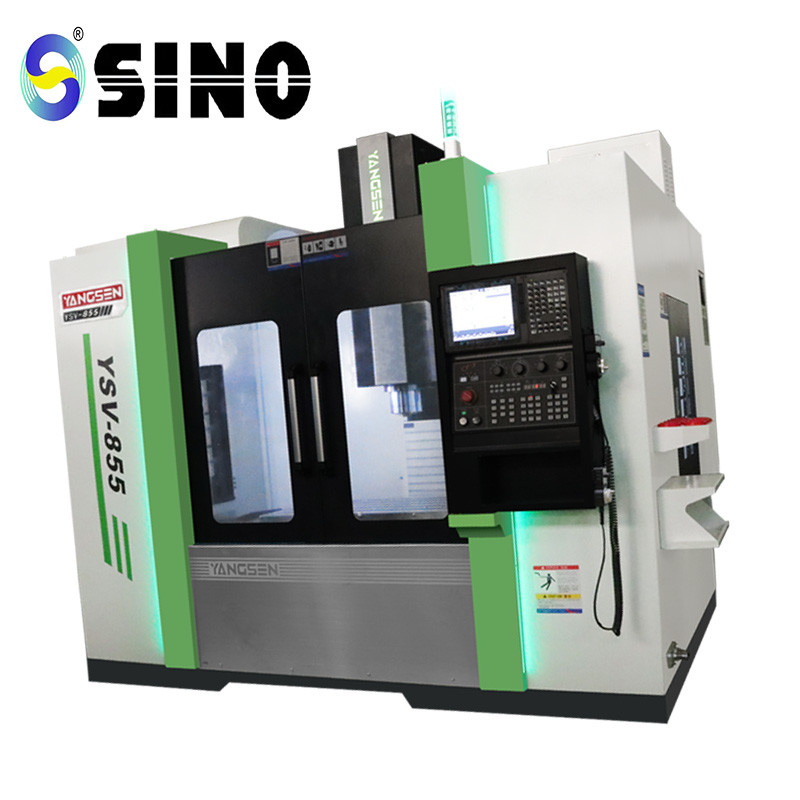

SINO YSV-855 3 محاور مركز آلة عمودية عالية الدقة آلة طحن CNC آلة قطع
ميزات الجهاز
مركز تصنيع فائق الأداء عالي الأداء
1. يتم التحكم في ذراع السكين بواسطة محول التردد ، ويتم اعتماد مجلة أداة تحويل التردد التايوانية ، ويتم تقليل وقت تغيير الأداة إلى 1.4S ، مما يزيد بشكل كبير من كفاءة معالجة المنتج ؛
3. تم تجهيز محرك المغزل بمحرك معمم بعزم دوران عالي ii8 / 12000 ، كما تم تحسين عزم الدوران بشكل ملحوظ مقارنة مع العلامات التجارية الأخرى من نفس النموذج ، مما يجعلها مناسبة جدًا للقطع الثقيل.
4. أجزاء أدوات الآلة من علامة تجارية مشهورة لمصنع مشهور ، ولديها ناتج عزم دوران عالي وموضع سريع ودقيق.
ميزات آليات البصريات:
1. استخدم خط السكك الحديدية الألمانية Rexroth / THK ، بعرض أقصى يبلغ 45 مم لخط السكك الحديدية Y / Z ؛
2. تم زيادة عرض طاولة العمل إلى 550mm ، وشوط المحور Y يزداد إلى 550mm.
3. تصميم العمود على شكل "عظم السمكة" مستقر مثل Mount Tai ، وللمقعد المنزلق ذو المحور X انتشار واسع للغاية.
4. لمنع الإزاحة الحرارية ، تستخدم المحاور الثلاثة مسامير درجة C3 ومحامل أصلية NSK (3062) ، والتي يتم شدها مسبقًا في الوضع 3 + 2.
5. مغزل BBT40 بقطر 150 مم وعالي الصلابة بتصميم رش حلقي ؛
يمكن أن يصل وقت القطع إلى 0.28 ثانية بفضل استخدام أسطوانة القطع الأصلية فائقة السرعة في تايوان ، ويتكون سرير أداة الماكينة من الحديد الزهر عالي الجودة HT300.
الملحقات الشائعة:
1. صندوق تحكم دوار * واقي شبه مغلق
2. ضوء العمل منخفض الطاقة لنظام التشحيم الأوتوماتيكي
3. محول مع نوع حجمي التشحيم التلقائي
4. زيت المغزل المبرد كود RS 232
5. إيقاف التشغيل التلقائي للبنادق الهوائية
6. صندوق الأدوات وجامع جامد
7. كتلة التسوية والمسامير * دليل التشغيل
8. العجلة اليدوية والتبادل الحراري للخزانة الكهربائية
9. فاصل زيت مبرد ميكانيكي
عناصر اختيارية
1. CTS
2. (HSK / ISO / CAT / BT) تفتق المغزل
المغزل RPM 3.
4. مغير أوتوتول
5 تطويل الرأس
وحدة تحكم اختيارية (SINUMERIK 840D) 6.
7. جير كامل أو علبة تروس ZF

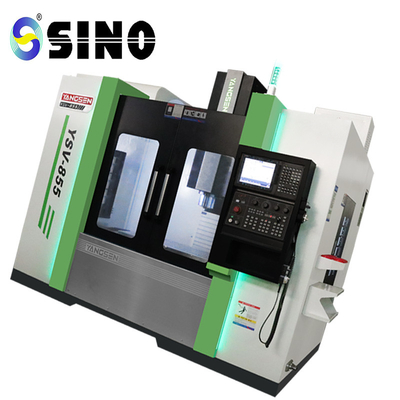

صورة المنتج / الصور:
التثبيت والتكليف والتدريب والقبول
1. التثبيت والتشغيل: بعد وصول أداة الماكينة إلى مصنع العميل ، سوف يذهب مهندس الخدمة لدينا إلى مصنع العميل في الوقت المناسب لإجراء التثبيت والتشغيل والتدريب في الموقع.2. يمكن للعملاء أن يختاروا إرسال المشغلين إلى شركتنا ليكونوا مسؤولين عن التدريب الأولي لمدة أسبوع تقريبًا ، وبعد ذلك ستقوم شركتنا بإجراء تدريب في الموقع في مكان العميل أثناء التثبيت والتشغيل.3. القبول: قبول الدقة ، وفقًا لجدول فحص دقة المصنع السابق المقدم من المورد ، وفحص العناصر التي يمكن فحصها في مكان العميل ، وفحص عناصر الفحص التي لا تستوفي شروط الفحص ، مثل دقة تحديد الموقع ، اختبار عصا فحص دقة ثقب المغزل ، إلخ ، لا يوجد اختبار في جانب الطلب ، أو تفاوض بين الطرفين
سيرسل المشتري موظفين إلى مصنع المورد للفحص والقبول.
مفهوم خدمة ما بعد البيع
1. خدمة ما قبل البيع: سيوفر فريق مبيعات Janssen للمستخدمين أفضل حلول المعالجة ، بما في ذلك اختيار أداة الماكينة ، وتكوين الخيار ، واختيار الأداة والتركيب ،
زيت التشحيم ، إدارة سوائل القطع وسلسلة أخرى من الخدمات.ويمكن أن توفر مشاريع تسليم المفتاح.
2. وقت استجابة الصيانة: لدى شركتنا فريق خدمة يصل إلى 26 شخصًا ومجهزة بمركبة خدمة كاملة.بعد تلقي إخطار المستخدم بالفشل ، سنرد في غضون ساعتين.3. جرد الأجزاء: لدى Janssen ورشة إنتاج خاصة وجرد قطع غيار في Xiamen ، مع قوة قوية وجرد كامل.توجد قوائم جرد للأجزاء شائعة الاستخدام في كل مكتب لتزويد المستخدمين بأسرع قطع الغيار.4. صيانة أدوات الماكينة: تتمتع جميع أدوات الماكينة خلال فترة الضمان بخدمات صيانة مجانية ، ويمكن لأدوات الماكينة خارج فترة الضمان شراء خدمات الصيانة بأسعار اقتصادية ومعقولة.ووفقًا لاحتياجات العملاء ، ضع خطة لإدارة المعدات وعملية الصيانة.
5. رسوم الصيانة بعد فترة الضمان: يتم تحديد معيار الشحن بوضوح بالسعر الفعلي ، ويتم تحصيل التكلفة فقط ، ويتم تقديم مفهوم الانفتاح والإنصاف والإنصاف للمستخدم.
6. قسم خدمة المستخدم القديم الخاص: تتبع عن كثب استخدام أدوات الماكينة ، والتعامل مع شكاوى الصيانة في الوقت المناسب.
7. الإشراف على الصيانة: يعمل المدير العام أيضًا كمدير لقسم خدمة ما بعد البيع ، ويشرف على جودة خدمات الصيانة في الوقت الفعلي ، ويحمي حقوق العملاء.
ظروف عمل الآلة
1. مزود طاقة التيار المتردد بثلاث مراحل: 380V ± 10٪ ، -15٪ ؛50 هرتز ± 1 هرتز
2. درجة الحرارة المحيطة: 8 40Cº
3. الرطوبة النسبية: 80٪
4. ضغط مصدر الهواء: 0.6 0.8 ميجا باسكال
