تفاصيل المنتج:
|
اسم: | 3 محاور مركز عمودي للماكينة | عدد المحاور: | 3 محاور |
---|---|---|---|
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): | 1020 * 570 | يكتب: | رَأسِيّ |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): | 10000 دورة في الدقيقة | قدرة التصنيع: | واجب ثقيل |
عرض السرير (مم): | 570 ملم | قوة محرك المغزل (kW): | 12000 |
عدد المغازل: | أعزب | السفر (المحور X) (مم): | 900 ملم |
السفر (المحور Z) (مم): | 570 ملم | دقة تحديد المواقع (مم): | ± 0.005 |
التكرار (X / Y / Z) (مم): | ± 0.003 | ||
تسليط الضوء: | مركز تصنيع عمودي ثلاثي المحاور,مركز تصنيع عمودي CNC 10000 دورة في الدقيقة |

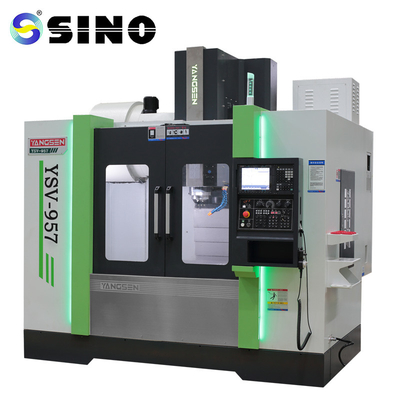

SINO CNC آلة القطع آلة القطع YSV-957 مركز آلة عمودية الثقيلة 3 محاور عالية الدقة
ميزات الجهاز:
1. تم اعتماد مجلة أداة تحويل التردد التايوانية ، وتقصير وقت تغيير الأداة إلى 1.4S ، ويتم التحكم في ذراع السكين بواسطة محول التردد ، مما يحسن بشكل فعال كفاءة معالجة المنتج ؛
2. تم تجهيز محرك المغزل بمحرك عالي العزم كمعيار.قطر خارجي يصل إلى 150 مم مغزل أنف قصير من تايوان BBT عالي الصلابة ، أنف المغزل لديه جهاز متاهة فريد وجهاز نفخ المتاهة لحماية المغزل بشكل فعال.يمكن أن تصل أقصى سرعة للمغزل إلى 8000 دورة في الدقيقة ، والتي تتميز بخصائص السرعة العالية والصلابة العالية والدقة العالية.
3. تنتمي مكونات أدوات الآلة إلى ماركات مشهورة من المصانع المشهورة ذات التكوين العالي.
الميزات الميكانيكية البصرية:
1. تم إستخدام خط السكك الحديدية THK الياباني ، وعرض خط السكك الحديدية Y / Z يصل إلى 45mm.
2. القاعدة العريضة جدا مستقرة مثل جبل Tai.
3. هيكل الذراع ذو الطبقة المزدوجة لعمود القوة يزيد الصلابة بمقدار 1.5 مرة.
4. إن المقعد المنزلق ذو المحور X له امتداد كبير للغاية ، وتصميم العمود على شكل "متعرجة" مستقر مثل Mount Tai.
5. المحاور الثلاثة تتبنى المسمار THK ذو القطر الخارجي 40mm C3 ، والمحاور الثلاثة تعتمد محمل NSK الأصلي (3062) ، وضع 3 + 2 ، معالجة الشد المسبق لمنع الإزاحة الحرارية.
6. 150mm القطر الخارجي ، صلابة عالية BBT مغزل الأنف القصير ، تصميم رذاذ حلقة ؛
7. اعتماد أسطوانة قطع فائقة السرعة أصلية من تايوان ، يمكن أن يصل وقت القطع إلى 0.28 ثانية ؛
8. إن سرير آلة الآلة مصنوع من الحديد الزهر عالي الجودة HT300.
ملحقات قياسيه:
1. واقي شبه مغلق * صندوق تحكم دوار
2. نظام التشحيم الأوتوماتيكي * ضوء العمل منخفض الطاقة
3. مشحم أوتوماتيكي من النوع الحجمي * محول
4. كود RS 232 * مبرد زيت المغزل
5. بندقية الهواء * إيقاف التشغيل التلقائي
6. جامع جامد * صندوق الأدوات
7. مسامير التسوية وكتلة التسوية * دليل التشغيل
8. التبادل الحراري للخزانة الكهربائية * عجلة يدوية
9. فاصل مبرد الزيت الميكانيكي
أجزاء اختيارية
1. CTS
2. استدقاق المغزل (HSK / ISO / CAT / BT)
3. المغزل RPM
4. مبدل أداة أوتوماتيكي
5. رئيس ممتد
5. خيار وحدة التحكم (SINUMERIK 840D)
6. صندوق تروس ZF أو كامل العتاد
صورة المنتج / الصور:
التثبيت والتكليف والقبول والتدريب
1. التركيب والتشغيل: سيقوم مهندس الخدمة لدينا بزيارة مصنع العميل بمجرد تسليم أداة الآلة للقيام بالتركيب والتشغيل وكذلك التدريب في الموقع.
2. للعملاء خيار إرسال المشغلين إلى شركتنا لمدة أسبوع أو نحو ذلك من التدريب الأولي ، وبعد ذلك ستجري شركتنا تدريبًا في الموقع في موقع العميل أثناء التثبيت والتشغيل.
3. القبول: يقوم قبول الدقة بفحص العناصر التي يمكن فحصها في موقع العميل وعناصر الفحص التي لا تفي بمتطلبات الفحص ، مثل دقة تحديد الموقع ، واختبار عصا فحص دقة فتحة المغزل ، وما إلى ذلك ، وفقًا للإجراءات السابقة - جدول فحص دقة المصنع المقدم من المورد.
للفحص والقبول ، سيرسل المشتري العمال إلى مصنع المورد.
مفهوم خدمة ما بعد البيع
1. خدمة ما قبل البيع: سيقدم موظفو مبيعات Janssen للعملاء أفضل خيارات المعالجة ، بما في ذلك اختيار الأداة والتجهيزات ، وتكوين الخيار ، واختيار أداة الآلة.
إدارة سوائل القطع وزيوت التشحيم والخدمات الأخرى.بالإضافة إلى تقديم مشاريع تسليم المفتاح.
2. وقت الاستجابة للصيانة: لدى عملنا فريق خدمة يصل إلى 26 شخصًا وشاحنة خدمة كاملة الوظائف.سوف نقوم بالرد في غضون ساعتين من تلقي إخطار المستخدم الفاشل.
3. جرد قطع الغيار: في شيامن ، تمتلك Janssen منشأة إنتاج متخصصة وجرد قطع مع مخزون كامل.لمنح المستخدمين أسرع قطع الإصلاح ، يحتوي كل مكتب على قوائم جرد للأجزاء المستخدمة بشكل متكرر.
4. صيانة أدوات الماكينة: تحصل جميع أدوات الماكينة التي تغطيها فترة الضمان على خدمات صيانة مجانية ، ويمكن أن تدفع أدوات الماكينة التي لا يغطيها الضمان رسومًا معقولة وعادلة لخدمات الصيانة.خطط لإدارة المعدات وعملية الصيانة بناءً على احتياجات العملاء.
5. رسوم الصيانة بعد انتهاء صلاحية الضمان: يتم توضيح معيار الفواتير بالتكلفة الفعلية ، ويتم تكبد التكلفة فقط ، ويتم التعامل مع المستخدم بمفاهيم الانفتاح والإنصاف والإنصاف.
6. قسم خدمة المستخدم القديم الخاص: يراقب عن كثب استخدام أداة الماكينة ويعالج مشكلات الصيانة على الفور.
7. الإشراف على الصيانة: يعمل المدير العام أيضًا كمدير لقسم خدمات ما بعد البيع ، حيث يقوم بمراقبة جودة خدمات الصيانة في الوقت الفعلي والدفاع عن حقوق العملاء.
بيئة التشغيل للآلات
1. 380 فولت 10٪ ، 15٪ ؛50 هرتز 1 هرتز ؛ثلاث مراحل التيار الكهربائي المتردد
2. درجة الحرارة الخارجية 840 درجة مئوية.
3. الرطوبة النسبية: 80٪
4. 0.6 إلى 0.8 ميجا باسكال لضغط مصدر الهواء
