تفاصيل المنتج:
|
اسم: | 3 محاور مركز عمودي للماكينة | عدد المحاور: | آلة الطحن CNC ذات 3 محاور |
---|---|---|---|
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): | 1020 * 570 | يكتب: | رَأسِيّ |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): | 10000 دورة في الدقيقة | قدرة التصنيع: | واجب ثقيل YSV-957 |
عرض السرير (مم): | 570 ملم | قوة محرك المغزل (kW): | 12000 |
عدد المغازل: | أعزب | السفر (المحور X) (مم): | 900 ملم |
السفر (المحور Z) (مم): | 570 ملم | دقة تحديد المواقع (مم): | ± 0.005 |
التكرار (X / Y / Z) (مم): | ± 0.003 | ||
تسليط الضوء: | آلة القطع CNC ذات 3 محاور SINO,آلة القطع CNC الثقيلة SINO |

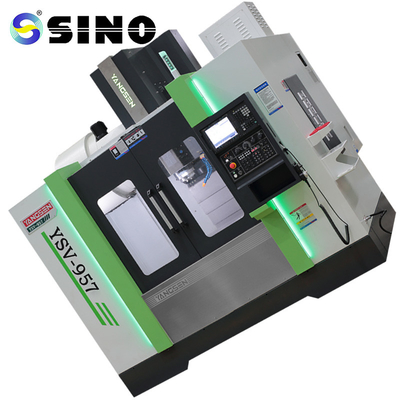

الثقيلة 3 محاور عالية الدقة SINO CNC آلة طحن آلة القطع YSV-957 مركز آلة عمودية
ميزات الجهاز
يتحكم محول التردد في ذراع السكين ، مما يقلل من وقت تغيير الأداة إلى 1.4 ثانية ويزيد من كفاءة معالجة المنتج.1. يتم استخدام مجلة أداة تحويل التردد التايوانية.2. يأتي محرك المغزل بشكل قياسي مع محرك ذو عزم دوران عالي.يتضمن أنف المغزل آلية خاصة للمتاهة وجهاز نفخ المتاهة الذي يحمي المغزل بشكل فعال.قطر خارجي يصل إلى 150 مم عالي التحمل تايوان BBT مغزل أنف قصير.إن السرعة القصوى للمغزل ، والتي قد تتجاوز 8000 دورة في الدقيقة ، تمتلك خصائص السرعة العالية والصلابة العالية والدقة العالية.
3. تأتي أجزاء أدوات الآلة من مصانع مشهورة بتكوين عالي وعلامات تجارية مشهورة.
الخصائص الميكانيكية البصرية:
يؤدي استخدام سكة خط THK اليابانية إلى زيادة عرض سكة خط Y / Z إلى 45 مم ؛القاعدة العريضة ثابتة مثل Mount Tai ؛
3. هيكل الذراع ذو الطبقة المزدوجة لعمود القوة يضاعف الصلابة بمعامل 1.5.
4. تصميم العمود على شكل "متعرجة" مستقر مثل Mount Tai ، وللمقعد المنزلق ذو المحور X انتشار واسع للغاية.
5. تستخدم المحاور الثلاثة مسامير THK ذات قطر خارجي 40 مم بدرجة C3 ومحمل أصلي NSK (3062) ، وهما وضعان 3 + 2 ومضغوطان مسبقًا لمنع الإزاحة الحرارية.
6. تصميم رذاذ الحلقة ، القطر الخارجي 150 مم ، مغزل الأنف القصير ذو الصلابة العالية BBT ؛
7. استخدم أسطوانة القطع فائقة السرعة التي تكون فريدة من نوعها في تايوان ، مع وقت قطع يبلغ 0.28S ؛
8. إن سرير أداة الآلة مصنوع من الحديد الزهر عالي الجودة HT300.
الملحقات النموذجية:
(1) واقي شبه مغلق (2) صندوق تحكم دوار
2. نظام تزييت تلقائي بضوء تشغيل منخفض الطاقة
3. محول مع مزيت آلي من النوع الحجمي
4. رمز RS 232 * زيت عمود دوران سائل التبريد
5. بندقية الهواء * الاغلاق التلقائي
6. جامع صلب * صندوق الأدوات
7. مسامير التسوية وكتلة التسوية * تعليمات التشغيل
8. مبادل حراري كهربائي للخزانة * عجلة يدوية
تحييد فاصل مبرد الزيت الميكانيكي
المكونات المساعدة
1. CTS
استدقاق المغزل (HSK ، ISO ، CAT ، BT)
ثلاثة.المغزل RPM
أربعة.مغير تلقائي للأدوات
رأس ممتد 5.
5. اختيار وحدة التحكم (SINUMERIK 840D)
6. استخدام علبة تروس ZF أو ترس كامل
صورة المنتج / الصور:
التثبيت والتكليف والقبول والتدريب
1. التركيب والتشغيل: سيقوم مهندس الخدمة لدينا بزيارة مصنع العميل بمجرد تسليم أداة الآلة للقيام بالتركيب والتشغيل وكذلك التدريب في الموقع.
2. للعملاء خيار إرسال المشغلين إلى شركتنا لمدة أسبوع أو نحو ذلك من التدريب الأولي ، وبعد ذلك ستجري شركتنا تدريبًا في الموقع في موقع العميل أثناء التثبيت والتشغيل.
3. القبول: يقوم قبول الدقة بفحص العناصر التي يمكن فحصها في موقع العميل وعناصر الفحص التي لا تفي بمتطلبات الفحص ، مثل دقة تحديد الموقع ، واختبار عصا فحص دقة فتحة المغزل ، وما إلى ذلك ، وفقًا للإجراءات السابقة - جدول فحص دقة المصنع المقدم من المورد.
للفحص والقبول ، سيرسل المشتري العمال إلى مصنع المورد.
مفهوم خدمة ما بعد البيع
1. خدمة ما قبل البيع: سيقدم موظفو مبيعات Janssen للعملاء أفضل خيارات المعالجة ، بما في ذلك اختيار الأداة والتجهيزات ، وتكوين الخيار ، واختيار أداة الآلة.
إدارة سوائل القطع وزيوت التشحيم والخدمات الأخرى.بالإضافة إلى تقديم مشاريع تسليم المفتاح.
2. وقت الاستجابة للصيانة: لدى عملنا فريق خدمة يصل إلى 26 شخصًا وشاحنة خدمة كاملة الوظائف.سوف نقوم بالرد في غضون ساعتين من تلقي إخطار المستخدم الفاشل.
3. جرد قطع الغيار: في شيامن ، تمتلك Janssen منشأة إنتاج متخصصة وجرد قطع مع مخزون كامل.لمنح المستخدمين أسرع قطع الإصلاح ، يحتوي كل مكتب على قوائم جرد للأجزاء المستخدمة بشكل متكرر.
4. صيانة أدوات الماكينة: تحصل جميع أدوات الماكينة التي تغطيها فترة الضمان على خدمات صيانة مجانية ، ويمكن أن تدفع أدوات الماكينة التي لا يغطيها الضمان رسومًا معقولة وعادلة لخدمات الصيانة.خطط لإدارة المعدات وعملية الصيانة بناءً على احتياجات العملاء.
5. رسوم الصيانة بعد انتهاء صلاحية الضمان: يتم توضيح معيار الفواتير بالتكلفة الفعلية ، ويتم تكبد التكلفة فقط ، ويتم التعامل مع المستخدم بمفاهيم الانفتاح والإنصاف والإنصاف.
6. قسم خدمة المستخدم القديم الخاص: يراقب عن كثب استخدام أداة الماكينة ويعالج مشكلات الصيانة على الفور.
7. الإشراف على الصيانة: يعمل المدير العام أيضًا كمدير لقسم خدمات ما بعد البيع ، حيث يقوم بمراقبة جودة خدمات الصيانة في الوقت الفعلي والدفاع عن حقوق العملاء.
بيئة التشغيل للآلات
1. 380 فولت 10٪ ، 15٪ ؛50 هرتز 1 هرتز ؛ثلاث مراحل التيار الكهربائي المتردد
2. درجة الحرارة الخارجية 840 درجة مئوية.
3. الرطوبة النسبية: 80٪
4. 0.6 إلى 0.8 ميجا باسكال لضغط مصدر الهواء
