تفاصيل المنتج:
|
اسم: | 3 محاور مركز عمودي للماكينة | مادة: | معدن |
---|---|---|---|
مناسب ل: | آلة القطع / آلة الطحن | يكتب: | رَأسِيّ |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): | 10000 دورة في الدقيقة | عرض السرير (مم): | 550 ملم |
قوة محرك المغزل (kW):: | 12000 | عدد المحاور: | 3 محاور |
السفر (المحور X) (مم): | 850 ملم | السفر (المحور Z) (مم): | 550 ملم |
دقة تحديد المواقع (مم): | ± 0.005 | التكرار (X / Y / Z) (مم): | ± 0.003 |
البعد (L * W * H): | 2550 * 2900 * 2750 ملم | ||
تسليط الضوء: | مركز آلة الطحن CNC 3 محاور,مركز آلة طحن CNC 10000 دورة في الدقيقة |

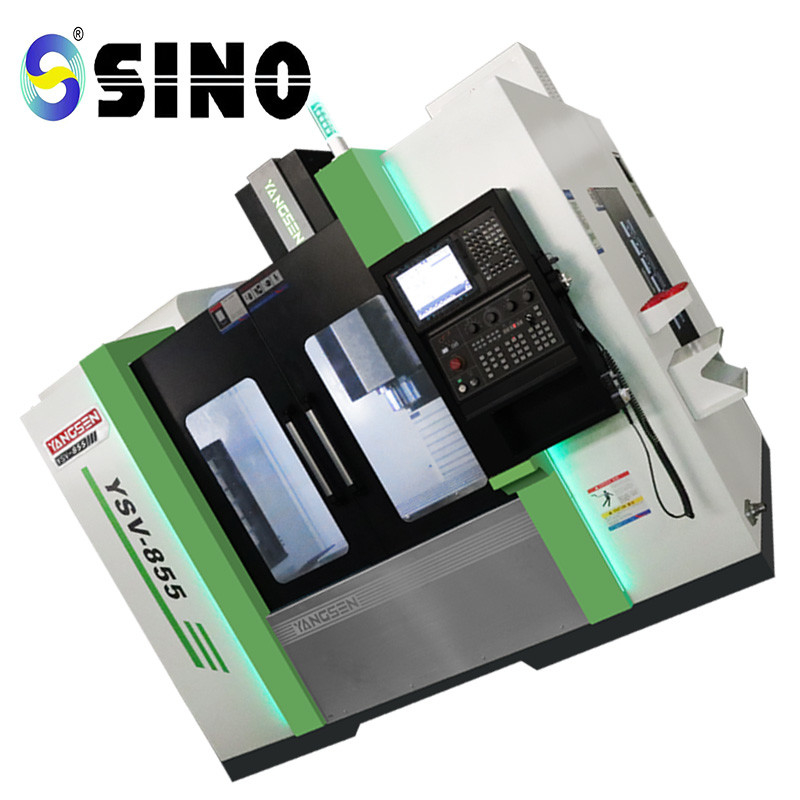

10000 دورة في الدقيقة CNC آلة القطع SINO YSV-855 مركز آلة طحن 3 محاور
أداة آلية بأداء استثنائي
1. تم تقليل وقت تغيير الأداة إلى 1.4S باستخدام مجلة أداة محول التردد التايوانية ، مما يزيد بشكل كبير من كفاءة المعالجة ؛
2. جميع المحاور الثلاثة قياسية ، مع تحديد المواقع السريع والدقيق وإنتاج عزم الدوران القوي.
3. بالمقارنة مع العلامات التجارية الأخرى من نفس النموذج ، فإن محرك المغزل مجهز بشكل قياسي بمحرك معمم بعزم دوران عالي 11-15KW ، مما يجعله مثاليًا بشكل خاص للقطع الثقيل.
4. تعتبر مكونات أدوات الآلة من أحدث التصميمات المتوفرة في السوق ويتم تصنيعها من قبل مصنع ذي سمعة طيبة تحت علامة تجارية معروفة.
ميزات آليات البصريات:
استخدم سكة خط Rexroth / THK الألمانية بعرض أقصى لخط سكة Y / Z يبلغ 45 مم ؛زيادة عرض وشوط طاولة العمل إلى 550 مم و 550 مم ، على التوالي ؛
3. تصميم العمود "متعرجة" مستقر مثل Mount Tai ، وللمقعد المتحرك ذو المحور X انتشار واسع بشكل لا يصدق.
4. تستخدم المحاور الثلاثة محامل NSK الأصلية (3062) ، والتي يتم شدها مسبقًا في الوضع 3 + 2 ، ومسامير من الدرجة C3 لتجنب الإزاحة الحرارية.
5. مغزل BBT40 بقطر 150 مم وعالي الصلابة بتصميم رش حلقي ؛سرير أداة الآلة مصنوع من الحديد الزهر عالي الجودة HT300 بالضبط ؛وقد يصل وقت القطع إلى 0.28 ثانية بفضل استخدام أسطوانة القطع فائقة السرعة الأصلية في تايوان.
الملحقات الشائعة:
1. واقي شبه مغلق * صندوق تحكم دوار
2. ضوء تشغيل منخفض الطاقة لنظام التشحيم الأوتوماتيكي
3. محول مع مزيت آلي من النوع الحجمي
4. رمز RS 232 لمبرد زيت المغزل
5. ميزة الإيقاف التلقائي لبندقية الهواء
6. جامع جامع وصندوق أدوات
7. دليل التشغيل وكتلة التسوية
8. التبادل الحراري وعجلة يدوية لخزانة كهربائية
9. فاصل الزيت الميكانيكي لسائل التبريد
عناصر اختيارية
1. CTS
2. (HSK / ISO / CAT / BT) تفتق المغزل
المغزل RPM 3.
4. مغير أوتوتول
5 تطويل الرأس
وحدة تحكم اختيارية (SINUMERIK 840D) 6.
7. جير كامل أو علبة تروس ZF
صورة المنتج / الصور:
التثبيت والتكليف والتدريب والقبول
1. التركيب والتشغيل: بعد وصول أداة الآلة إلى مصنع العميل ، سيذهب مهندس الخدمة لدينا إلى مصنع العميل في الوقت المناسب لإجراء التثبيت والتشغيل والتدريب في الموقع.2. يمكن للعملاء اختيار إرسال المشغلين إلى شركتنا ليكونوا مسؤولين عن التدريب الأولي لمدة أسبوع تقريبًا ، وبعد ذلك ستجري شركتنا تدريبًا في الموقع في مكان العميل أثناء التثبيت والتشغيل.3. القبول: قبول الدقة ، وفقًا لجدول فحص دقة المصنع السابق المقدم من المورد ، وفحص العناصر التي يمكن فحصها في مكان العميل ، وفحص عناصر الفحص التي لا تستوفي شروط الفحص ، مثل دقة تحديد الموقع ، اختبار عصا فحص دقة ثقب المغزل ، إلخ ، لا يوجد اختبار في جانب الطلب ، أو تفاوض بين الطرفين
سيرسل المشتري موظفين إلى مصنع المورد للفحص والقبول.
مفهوم خدمة ما بعد البيع
1. خدمة ما قبل البيع: سيوفر فريق مبيعات Janssen للمستخدمين أفضل حلول المعالجة ، بما في ذلك اختيار أداة الماكينة ، وتكوين الخيار ، واختيار الأداة والتجهيزات ،
زيت التشحيم ، إدارة سوائل القطع وسلسلة أخرى من الخدمات.ويمكن أن توفر مشاريع تسليم المفتاح.
2. وقت استجابة الصيانة: لدى شركتنا فريق خدمة يصل إلى 26 شخصًا ومجهزة بمركبة خدمة كاملة.بعد تلقي إخطار المستخدم بالفشل ، سنرد في غضون ساعتين.
3. جرد قطع الغيار: لدى Janssen ورشة إنتاج خاصة وجرد قطع غيار في Xiamen ، مع قوة قوية وجرد كامل.توجد قوائم جرد للأجزاء شائعة الاستخدام في كل مكتب لتزويد المستخدمين بأسرع قطع الغيار.
4. صيانة أدوات الماكينة: تتمتع جميع أدوات الماكينة خلال فترة الضمان بخدمات صيانة مجانية ، ويمكن لأدوات الماكينة خارج فترة الضمان شراء خدمات الصيانة بأسعار اقتصادية ومعقولة.ووفقًا لاحتياجات العملاء ، ضع خطة لإدارة المعدات وعملية الصيانة.
ظروف عمل الآلة
1. مزود طاقة التيار المتردد بثلاث مراحل: 380V ± 10٪ ، -15٪ ؛50 هرتز ± 1 هرتز
2. درجة الحرارة المحيطة: 8 40Cº
3. الرطوبة النسبية: 80٪
4. ضغط مصدر الهواء: 0.6 0.8 ميجا باسكال
