تفاصيل المنتج:
|
| Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| تسليط الضوء: | التشفير الخطي باستخدام الحاسب الآلي الزجاجي,جهاز التشفير الخطي CNC الزجاجي 1um |
||

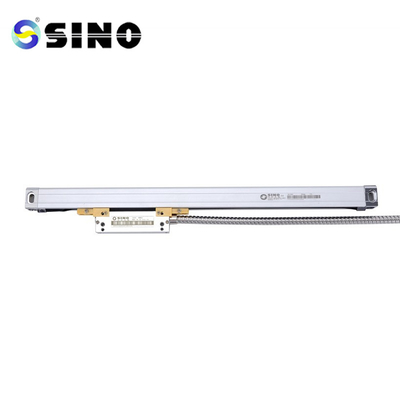

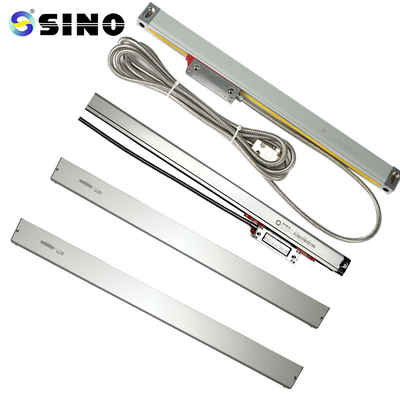

5um / 1um / 0.5um SINO KA500 مقياس الزجاج الخطي CNC مقياس التشفير الخطي للقراءة الرقمية
KA-500 عبارة عن جهاز تشفير صغير مصمم خصيصًا لأداة الماكينة ذات المستوى المنخفض
حجم التثبيت ومساحة تشغيل صغيرة.يمكنه تلبية احتياجات هؤلاء العملاء
الذين لديهم متطلبات للمنصب.الطول 70 ~ 470 ملم.
الشحنة تحتوي:
مقياس خطي زجاجي ، قطعة واحدة ، KA500-470mm
0.5 / 1/5 م من القرار متاح.
يمكن توفير أطوال مخصصة لجهاز التشفير (L0) بناءً على احتياجات المستهلكين (الطول: 70-470 مم)
| نموذج | L0 | L1 | L2 | نموذج | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعال لجهاز التشفير L1: أبعاد فتحة تركيب المشفر
L2: البعد الكلي لبرنامج التشفير
دليل التشغيل
1. قبل الاستخدام ، يجب على المستخدم قراءة الوصف العام واعتبارات السلامة و
جميع المحتويات في الفصل 1 ~ 3.
2. باستثناء الوصف العام واعتبارات السلامة وجميع المحتويات الواردة في
الفصل 1 ~ 3 ، يجب على الفنيين للتركيب والاختبار والإصلاح بدقة
فهم جميع المحتويات في الفصل 4 ~ 5.
3. تعليمات التشغيل هذه قابلة للتطبيق فقط على سلسلة KA الخاصة بـ SINO
التشفير الخطي.
4. يرجى قراءة اعتبارات السلامة أدناه.إنها معلومات مهمة تتعلق بـ
الاستخدام الآمن لبرنامج التشفير الخطي.
معلومات مفصلة:
سيتم اختبار جميع المقاييس الخطية قبل التسليم.فيما يلي عينة من تقرير اختبار المقياس.
