تفاصيل المنتج:
|
Item name: | Optical Encoder Scale SINO KA500 | Application: | Digital Readout System Glass Linear Encoder |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
تسليط الضوء: | مقياس خطي زجاجي للتشفير البصري,مقياس خطي زجاجي للقراءة الرقمية |

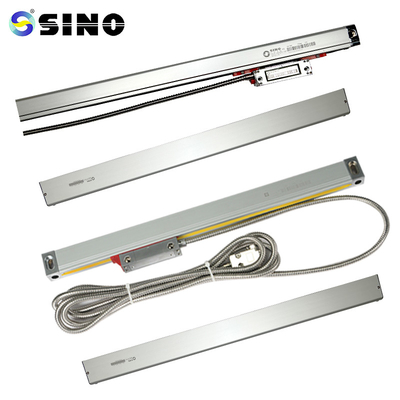

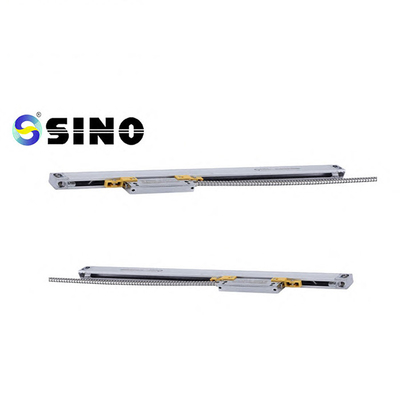

SINO KA500 مقياس خطي زجاجي للتشفير البصري باستخدام الحاسب الآلي مقياس التشفير الخطي للقراءة الرقمية
KA-500 عبارة عن برنامج ترميز صغير تم إنشاؤه خصيصًا لأدوات الماكينة ذات التثبيت المحدود ومناطق العمل.يمكن للعملاء ذوي الاحتياجات الخاصة بالوظيفة تلبية احتياجاتهم.الحجم 70 مم × 470 مم.
الشحنة تحتوي:
مقياس خطي زجاجي ، قطعة واحدة ، KA500-470mm
0.5 / 1/5 م من القرار متاح.
يمكن توفير أطوال مخصصة لجهاز التشفير (L0) بناءً على احتياجات المستهلكين (الطول: 70-470 مم)
نموذج | L0 | L1 | L2 | نموذج | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعال لجهاز التشفير L1: أبعاد فتحة تركيب المشفر
L2: البعد الكلي لبرنامج التشفير
دليل التشغيل
يجب على المستخدم قراءة الوصف العام واعتبارات السلامة و
كل محتويات الفصل الأول 3.
2. بصرف النظر عن الوصف العام ، واعتبارات السلامة ، وكامل المعلومات الواردة في
يجب على فنيي التركيب والاختبار والإصلاح اتباع الفصول من 1 إلى 3 بعناية.
افهم كل قسم من الفصول 4-5.
3. يتم تغطية سلسلة KA من الدوائر المتكاملة لـ SINO فقط من خلال تعليمات التشغيل هذه.
المشفر الخطي.
يرجى قضاء بعض الوقت لقراءة اعتبارات السلامة أدناه.يحتوي على تفاصيل حيوية حول
استخدام برنامج التشفير الخطي بأمان.
معلومات مفصلة:
سيتم اختبار جميع المقاييس الخطية قبل التسليم.فيما يلي عينة من تقرير اختبار المقياس.
