تفاصيل المنتج:
|
Item name: | KA500 Digital Readout Optical Encoder | Application: | Small Linear Scale KA500 |
---|---|---|---|
Usage: | Small Lathe Drilling Machine Drilling Machine Milling Machine | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
تسليط الضوء: | جهاز التشفير البصري الرقمي KA500,جهاز التشفير البصري الرقمي ذو المقياس الخطي |

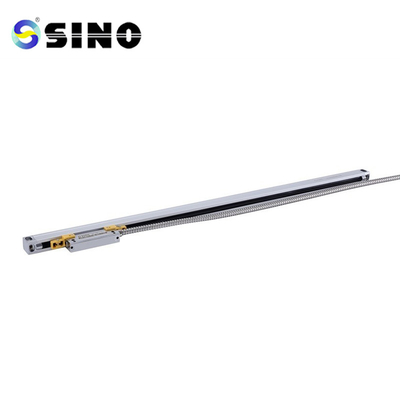

مقياس خطي صغير KA500 قراءة رقمية مناسبة لآلة حفر آلة حفر مخرطة صغيرة
تم تصميم برنامج تشفير صغير يسمى KA-500 خصيصًا للأدوات الآلية ذات التثبيت المحدود ومساحات العمل.يمكن تلبية احتياجات العملاء المتعلقة بمراكز معينة.الأبعاد 70 × 470 مم.
الشحنة تحتوي:
مقياس خطي زجاجي ، قطعة واحدة ، KA500-70mm
0.5 / 1/5 م من القرار متاح.
يمكن توفير أطوال مخصصة لجهاز التشفير (L0) بناءً على احتياجات المستهلكين (الطول: 70-470 مم)
نموذج | L0 | L1 | L2 | نموذج | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعال لجهاز التشفير L1: أبعاد فتحة تركيب المشفر
L2: البعد الكلي لبرنامج التشفير
دليل التشغيل
قراءة الوصف العام ، واعتبارات السلامة ، و
كل شيء في الفصل 1 3.
2. بالإضافة إلى الوصف العام ، واعتبارات السلامة ، وجميع البيانات الموجودة في
يجب على متخصصي التركيب والاختبار والإصلاح الالتزام الصارم بالفصول من 1 إلى 3.
فهم كل فقرة في الفصول 4-5.
3. تنطبق إرشادات التشغيل هذه فقط على سلسلة KA من الدوائر المتكاملة الخاصة بـ SINO.
إنه المشفر الخطي.
يرجى قراءة إرشادات السلامة المدرجة أدناه للحصول على مزيد من المعلومات.يتضمن معلومات مهمة بخصوص
استفد من برنامج التشفير الخطي بأمان.
معلومات مفصلة:
سيتم اختبار جميع المقاييس الخطية قبل التسليم.فيما يلي عينة من تقرير اختبار المقياس.
