تفاصيل المنتج:
|
Item name: | SINO KA500 Optical encoder | Application: | Glass Linear Scale with Digital Readout |
---|---|---|---|
Usage: | Scaling position sensor | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
تسليط الضوء: | مقياس خطي زجاجي للتشفير البصري 120 مم,مقياس خطي زجاجي للتشفير البصري 5um,جهاز تشفير خطي زجاجي رقمي |

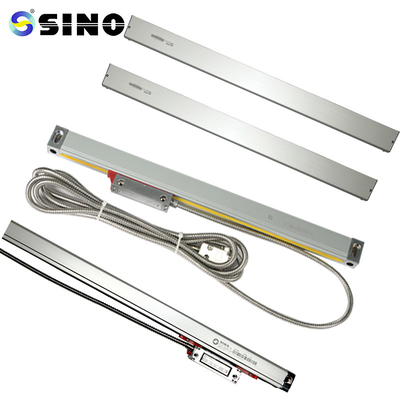

5um / 1um / 0.5um SINO KA500-120mm مقياس خطي زجاجي للتشفير البصري مع نظام قراءة رقمي
تحتوي العبوة على:
مقياس زجاجي خطي ، KA500-120mm ، قطعة واحدة
القرار المتاح: 0.5 / 1/5 م.
وفقًا لمتطلبات المستخدمين ، يمكن توفير أطوال مخصصة لجهاز التشفير (L0) (الطول: 70-470 مم)
نموذج | L0 | L1 | L2 | نموذج | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعال لجهاز التشفير L1: أبعاد فتحة تركيب المشفر
L2: البعد الكلي لبرنامج التشفير
تعليمات التشغيل
قراءة الوصف العام ، واعتبارات السلامة ، و
كل شيء في الفصل 1 3.
2. بالإضافة إلى الوصف العام ، واعتبارات السلامة ، وجميع البيانات الموجودة في
يجب على متخصصي التركيب والاختبار والإصلاح الالتزام الصارم بالفصول من 1 إلى 3.
فهم كل فقرة في الفصول 4-5.
3. تنطبق إرشادات التشغيل هذه فقط على سلسلة KA من الدوائر المتكاملة الخاصة بـ SINO.
إنه المشفر الخطي.
يرجى قراءة إرشادات السلامة المدرجة أدناه للحصول على مزيد من المعلومات.يتضمن معلومات مهمة بخصوص
استفد من برنامج التشفير الخطي بأمان.
معلومات مفصلة:
سيتم اختبار جميع المقاييس الخطية قبل التسليم.فيما يلي عينة من تقرير اختبار المقياس.
