تفاصيل المنتج:
|
Item name: | Linear Glass Scale SINO KA500 | Application: | Linear Encoder Digital Readout |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
تسليط الضوء: | مقياس رقمي خطي 5um,مقياس رقمي خطي لمخرطة CNC,مقياس رقمي خطي 220 مم |

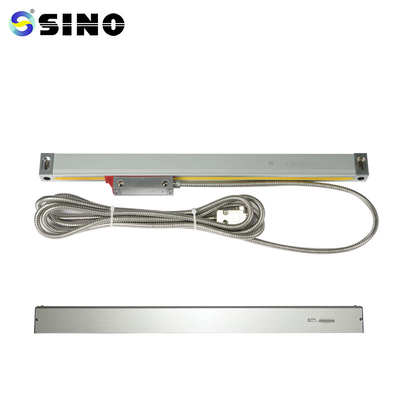

SINO KA-500 220mm 5um مقياس رقمي خطي 0.005mm منتجات التشفير لآلة شرارة CNC مخرطة
تم إنشاء جهاز التشفير المصغر KA-500 خصيصًا للأدوات الآلية ذات مساحة التثبيت والتشغيل المحدودة.يمكن للعملاء الذين لديهم متطلبات موضعية تلبية احتياجاتهم.الطول 70 × 470 مم.
الشحنة تحتوي:
مقياس خطي زجاجي ، قطعة واحدة ، KA500-220mm
0.5 / 1/5 م من القرار متاح.
يمكن توفير أطوال مخصصة لجهاز التشفير (L0) بناءً على احتياجات المستهلكين (الطول: 70-470 مم)
نموذج | L0 | L1 | L2 | نموذج | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعال لجهاز التشفير L1: أبعاد فتحة تركيب المشفر
L2: البعد الكلي لبرنامج التشفير
دليل التشغيل
1. يجب أن يخضع المستخدم للوصف العام ، واعتبارات السلامة ، و
كامل محتويات الفصل الأول 3.
2. بخلاف الوصف العام ، واعتبارات السلامة ، وجميع المواد الموجودة في
للتثبيت والاختبار والإصلاح ، يجب على المحترفين اتباع الفصول من 1 إلى 3 بعناية.
فهم كل فصل 4-5 موضوع.
ينطبق دليل التشغيل هذا فقط على سلسلة KA المدمجة من SINO
ترميز خطي.
4. يرجى إلقاء نظرة على اعتبارات السلامة أدناه.يحتوي على معلومات حيوية حول
استخدم برنامج التشفير الخطي بأمان.
معلومات مفصلة:
سيتم اختبار جميع المقاييس الخطية قبل التسليم.فيما يلي عينة من تقرير اختبار المقياس.
