تفاصيل المنتج:
|
| Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| تسليط الضوء: | مقياس التشفير الخطي 5um,جهاز تشفير مقياس خطي بطول السفر 120 مم |
||

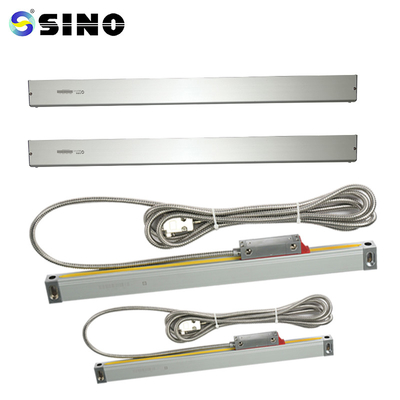

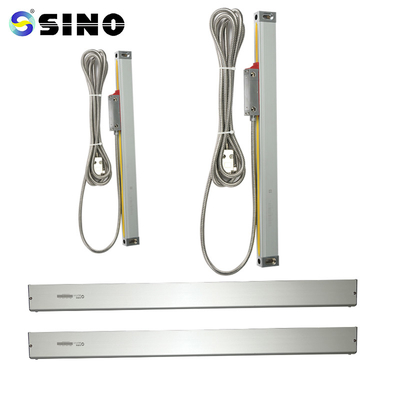

مقياس التشفير الخطي البصري 5um 120 مللي متر طول السفر لـ 3 محاور 2 محور آلة القراءة الرقمية نظام المخرطة
جهاز التشفير المصغر KA-500 مصمم خصيصًا للأدوات الآلية ذات مساحة التثبيت والتشغيل المقيدة.من الممكن تلبية احتياجات العملاء الذين لديهم معايير تحديد المواقع.الطول 70 × 470 مم.
الشحنة تحتوي:
مقياس خطي مقضب ، قطعة واحدة ، KA500-120mm
0.5 / 1/5 م من القرار متاح.
يمكن توفير أطوال مخصصة لجهاز التشفير (L0) بناءً على احتياجات المستهلكين (الطول: 70-470 مم)
| نموذج | L0 | L1 | L2 | نموذج | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعال لجهاز التشفير L1: أبعاد فتحة تركيب المشفر
L2: البعد الكلي لبرنامج التشفير
تعليمات التشغيل
من الضروري أن يقرأ المستخدم الوصف العام ، واعتبارات السلامة ، و
المحتويات الكاملة للفصل 1 3.
2. بالإضافة إلى الوصف العام ، واعتبارات السلامة ، وجميع المعلومات الواردة في
يجب على المتخصصين اتباع الفصول من 1 إلى 3 بدقة للتركيب والاختبار والإصلاح.
افهم كل فكرة من الفصول 4-5.
يتم تغطية سلسلة SINO KA من الدوائر المتكاملة فقط بواسطة دليل التشغيل هذا.
مشفرة خطيا.
4. يرجى مراجعة إرشادات السلامة المدرجة أدناه.يتضمن تفاصيل مهمة بخصوص
استفد من برنامج التشفير الخطي بأمان.
معلومات مفصلة:
سيتم اختبار جميع المقاييس الخطية قبل التسليم.فيما يلي عينة من تقرير اختبار المقياس.
