تفاصيل المنتج:
|
| Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| تسليط الضوء: | قراءة رقمية بمقياس خطي 120 مم للمخرطة,قراءات رقمية للمقياس الخطي |
||

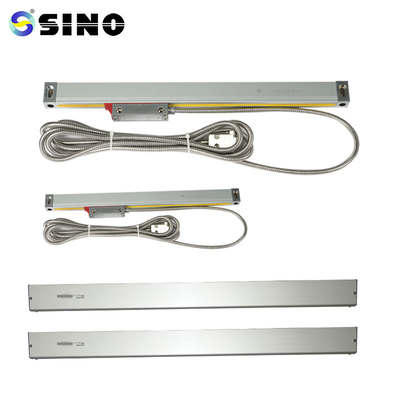

SINO KA300-120MM-5UM قراءة رقمية لمقياس خطي صغير لآلة حفر المخرطة الصغيرة
تم إنشاء جهاز التشفير المصغر KA-500 خصيصًا للأدوات الآلية ذات مساحة التثبيت والتشغيل المحدودة.يمكن للعملاء ذوي المتطلبات الموضعية تلبية مطالبهم.الأبعاد 70 × 470 مم.
الشحنة تحتوي:
مقضب مقياس خطي ، قطعة واحدة ، KA500-170mm
هناك دقة 0.5um / 1um / 5um.
اعتمادًا على متطلبات العملاء ، يمكن توفير أطوال مخصصة لجهاز التشفير (L0) (الطول: 70-470 مم)
| نموذج | L0 | L1 | L2 | نموذج | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعال لجهاز التشفير L1: أبعاد فتحة تركيب المشفر
L2: البعد الكلي لبرنامج التشفير
تعليمات التشغيل
يجب أن يخضع المستخدم للوصف العام ، واعتبارات السلامة ، و
كامل محتوى الفصل 1 3.
2. بالإضافة إلى الوصف العام ، واعتبارات السلامة ، وجميع البيانات الموجودة في
يجب اتباع الفصول من 1 إلى 3 بعناية من قبل المتخصصين للتركيب والاختبار والصيانة.
فهم كل مفهوم من الفصول 4-5.
يغطي دليل التشغيل هذا سلسلة SINO KA من الدوائر المتكاملة فقط.
مشفر خطيًا.
4. يرجى قراءة توصيات السلامة الواردة أدناه.يحتوي على معلومات أساسية حول
استخدم برنامج التشفير الخطي بعناية.
معلومات مفصلة:
سيتم اختبار جميع المقاييس الخطية قبل التسليم.فيما يلي عينة من تقرير اختبار المقياس.
