تفاصيل المنتج:
|
اسم البند: | التشفير الخطي SINO KA500-120mm | التطبيق: | عداد القراءة الرقمية للشبكات |
---|---|---|---|
استخدام: | عداد القراءة الرقمية الخاص بـGgrats | طول مخصص: | 320 مم / 370 مم / 420 مم / 470 مم |
الطول: | 70 ملم / 120 ملم / 170 ملم / 220 ملم | المواد: | الألومنيوم |
الوظيفة: | EDM/مخرطة/آلة CNC/آلة طحن/مملة | دقة: | 0.5 ميكرومتر / 1 ميكرومتر / 5 ميكرومتر |
تسليط الضوء: | القراءة الرقمية على نطاق خطي صغير,KA500-120 MM-5UM القراءة الرقمية على نطاق خطي,KA500-120 MM-5UM Linear Scale Digital Readout |

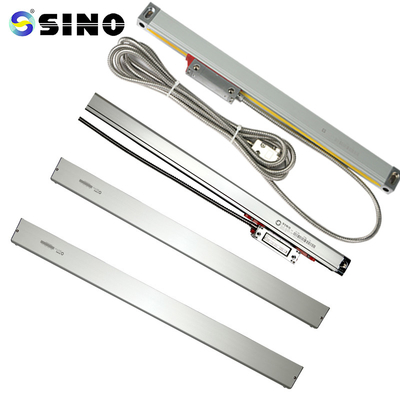

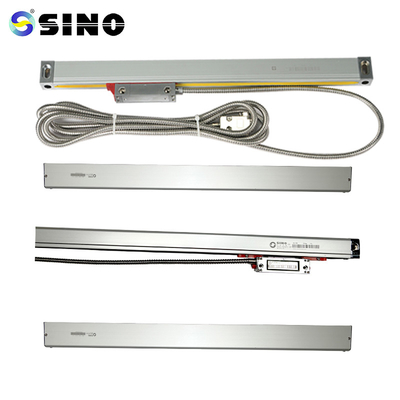

قراءة رقمية على نطاق خطي صغير لجهاز طحن حفر الدوارة (KA500-120MM-5UM)
المصمم خصيصًا لآلات الأدوات ذات مساحة تثبيت وتشغيل محدودة هو المشفر الصغير KA-500. يمكن استيعاب متطلبات المواقع من العملاء.الحجم 70 × 470 مليمتر.
تتضمن الحزمة:
شبكة مقياس خطية KA500-120mm، قطعة واحدة
يتوفر دقة 0.5um/1um/5um.
يمكن توفير أطوال مكشف مخصصة (L0) بناءً على احتياجات العملاء. ((الطول:70-470mm)
النموذج | L0 | L1 | L2 | النموذج | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعلي للمكيف L1: مقاس فتحة تركيب المكيف
L2: الحجم الكلي للمشفّر
تعليمات التشغيل
يجب على المستخدم أن يقرأ الوصف العام، والاعتبارات الأمنية،
جميع محتويات الفصل 1
الوصف العام، والاعتبارات الأمنية، وجميع التفاصيل في
يجب على المتخصصين الالتزام بدقة بالفصول من 1 إلى 3 عند القيام بالتركيب والاختبار والصيانة.
فهم كل مفهوم من الفصول 4-5.
هذا دليل التشغيل يتناول فقط سلسلة SINO KA من الدوائر المتكاملة.
رمز بسيط.
4الرجاء قراءة توصيات السلامة الواردة أدناه.
استخدم مشفر خطي بحذر
معلومات مفصلة:
سيتم اختبار جميع الميزانات الخطية قبل التسليم ها هي عينة من تقرير اختبار الميزان
