تفاصيل المنتج:
|
| اسم البند: | الحجم الخطي الزجاجي SINO KA600-1100mm مكشف بصري | التطبيق: | عداد القراءة الرقمية مكشف خطي مع غطاء M |
|---|---|---|---|
| استخدام: | تحجيم استشعار الموقف | طول مخصص: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| الطول: | 1600 ملم / 1700 ملم / 1800 ملم / 1900 ملم / 2000 ملم / 2100 ملم / 2200 ملم | المواد: | الألومنيوم |
| الوظيفة: | EDM/مخرطة/طحن/آلة مملة/آلة طحن | القرار: | 0.5 / 1/5 ميكرومتر |
| تسليط الضوء: | سيني KA600-1100mm مكشف بصري,سدس 6-3 في الرقمية القراءة المكيف البصري,المقياس الزجاجي الخطي للشباك عالية الدقة,SDS6-3V Digital Readout Optical Encoder,High Accuracy Grating Linear Glass Scale |
||

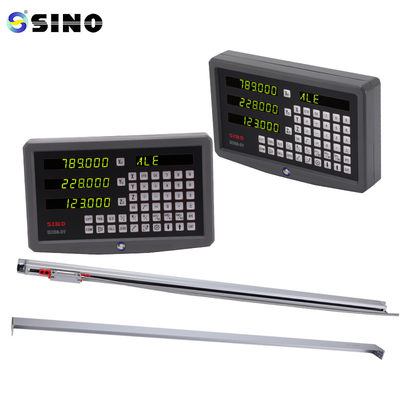

SINO KA600-1000mm مكشف بصري دقة عالية شبكة الزجاج خطية مقياس 5um 1um 0.5um
تتضمن الحزمة:
مقياس زجاجي خطي KA500-1000mm قطعة واحدة
هناك دقة 0.5/1/5um.
اعتمادا على متطلبات العملاء ، يمكن تقديم أطوال مكشف مخصصة (L0). ((الطول:1000-3000mm)
عادة ما تكون درجات المقياس متباعدة بالتساوي وتمثل زيادة قياس محددة ، مثل المليمترات أو البوصات. مع تحرك رأس القراءة على طول المقياس ،جهاز الاستشعار الفوتو الكهربائي يكتشف التخرج، ويخرج المستشعر إشارات كهربائية تشير إلى الموقع. يمكن تفسير هذه الإشارات بواسطة وحدة عرض رقمية أو نظام محوسب لتوفير ردود فعل عن الموقع في الوقت الحقيقي.
يستخدم المقياس الخطي KA600 نظام ترميز بصري إضافي لتحديد موقع رأس قراءة المقياس.يتكون عادة من مقياس زجاجي أو معدني ورأس قراءة يتحرك على طول المقياس مع تحرك الكائن المقياس أو مكون الآلةيحتوي رأس القراءة على مصدر ضوئي و جهاز استشعار كهربائي يكتشف التخرجات أو العلامات على المقياس.
| النموذج | L0 | L1 | L2 | النموذج | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: طول القياس الفعلي للمكيف L1: مقاس فتحة تركيب المكيف
L2: الحجم الكلي للمشفّر
مكشف KA-600، والذي تم تصميمه خصيصا للآلات الكبيرة،
الحجم الكبير والصلابة الجيدة. يمكن إضافة الدعم إلى أي موقف من محفزات
تحسين الصلابة والاستقرار الطول 1000~3000mm
معلومات مفصلة:
سيتم اختبار جميع الميزانات الخطية قبل التسليم ها هي عينة من تقرير اختبار الميزان
