تفاصيل المنتج:
|
اسم البند: | SINO KA600 5um DRO التشفير البصري الخطي بطول 1000-3000 مم | التطبيق: | 3 محور أنظمة القراءة الرقمية DRO |
---|---|---|---|
استخدام: | تحجيم استشعار الموقف | طول مخصص: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
الطول: | 1600 ملم / 1700 ملم / 1800 ملم / 1900 ملم / 2000 ملم / 2100 ملم / 2200 ملم | المواد: | الألومنيوم |
الوظيفة: | EDM/مخرطة/طحن/آلة مملة/آلة طحن | القرار: | 0.5 / 1/5 ميكرومتر |
تسليط الضوء: | مقياس خطي 5um DRO,مقياس خطي SINO KA600 DRO,3000 ملم الطول الخطية المكشف البصري,SINO KA600 DRO Linear Scale,3000mm Length Linear Optical Encoder |

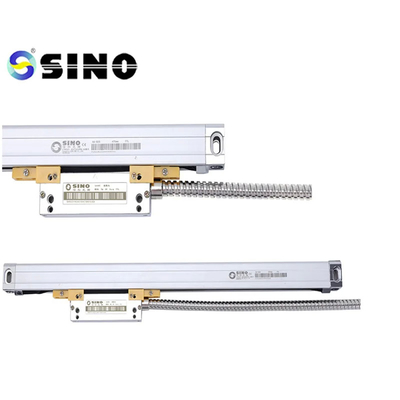

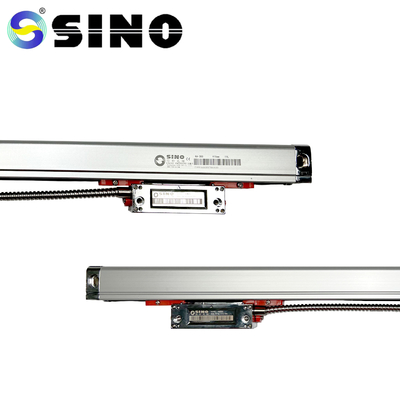

SINO KA600-1700mm 5um DRO مستوى خطي مكشف بصري 3 محور أنظمة القراءة الرقمية
مقدمة لـ (سينو) KA600-1700mm 5um DRO Linear Scale Optical Encoder نظام قراءة رقمي حديث مصمم لعمليات ثلاثية المحاورالموثوقية، وسهولة الاستخدام، مما يجعلها أداة لا بد أن يكون لها لمهمات التصنيع.
الخصائص الرئيسية:
قياسات عالية الدقة: يضمن الترميز البصري على نطاق خطي 5μm قياسات دقيقة ودقيقة ، مما يتيح نتائج عالية في المعالجة.
بناء صلب: تم بناء SINO KA600 لتحمل البيئات الصناعية الصعبة لضمان المتانة والأداء الطويل الأمد.
3- واجهة سهلة الاستخدام: واجهة بديهية وشاشة كبيرة تجعل العملية سهلة، مما يسمح بمراقبة عملية التصنيع بسهولة.
4️ وظائف معززة: يوفر نظام القراءة الرقمي ميزات مثل اختيار المحور، وظائف التسجيل إلى الصفر، وتبديل الوحدات المترية / الإمبريالية للمزيد من الراحة.
تطبيقات متعددة الأبعاد: مناسبة لآلات اللحام والطحن ، يزيد مكشف البصري DRO الخطي على نطاق خطي من SINO KA600-1700mm من الإنتاجية والدقة في مهام التصنيع المختلفة.
تعليمات الاستخدام:
التثبيت: قم بتثبيت المشفر البصري على المستوى الخطي بشكل آمن على الدوس أو آلة الطحن باستخدام دعامات التثبيت المقدمة.
الاتصال: قم بتوصيل المشفر بوحدة عرض القراءة الرقمية باستخدام الكابلات المدرجة.
تشغيل الكهرباء: قم بتشغيل وحدة عرض القراءة الرقمية وتأكد من أنها معايرة بشكل صحيح.
اختيار المحور: اختر المحور المطلوب (X، Y، أو Z) على وحدة العرض لمراقبة والقياس.
القياسات: سيظهر نظام القراءة الرقمي القياسات الدقيقة إما في الوحدات المتر أو الإمبريالية بناءً على اختيارك.
الصفر: استخدم وظائف الصفر لتحديد نقاط المرجعية وإعادة ضبط القياسات حسب الحاجة.
ضبط دقيق: إجراء تعديلات دقيقة لعمليات التصنيع الخاصة بك بناءً على القياسات في الوقت الحقيقي التي يقدمها نظام القراءة الرقمي.

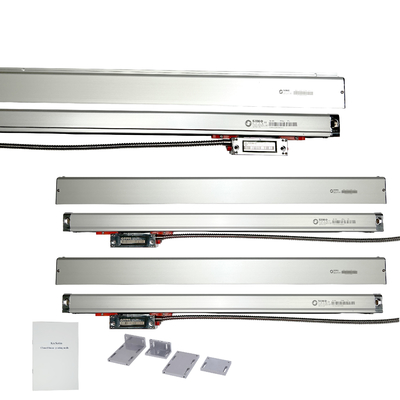

تتضمن الحزمة:
مقياس زجاجي خطي، KA500-1700mm، قطعة واحدة.
هناك دقة 0.5/1/5um.
بناءً على متطلبات العملاء ، يمكن تقديم أطوال مكيف مخصصة (L0). ((الطول:1000-3000mm)
الدقة: يتم تحديد دقة مكيف الزاوية البصرية المطلقة من خلال عدد العلامات أو الرموز على القرص.المكشفات ذات الدقة العالية لديها علامات أكثر وتوفر دقة زاوية أفضليتم تحديد الدقة عادة في البتات أو العد لكل ثورة (CPR).
الدقة والدقة: تشتهر ملفات ترميز الزاوية البصرية المطلقة بدقة ودقة عالية. عادة ما يتم تحديد الدقة على أنها الحد الأقصى للانحراف عن الموقف الحقيقي ،بينما الدقة تشير إلى القدرة على حل التغيرات الزاوية الصغيرة.
التطبيقات: يجد ملفات ترميز الزاوية البصرية المطلقة تطبيقات في مختلف الصناعات والأنظمة التي تتطلب تحديد المواقع الزاوية الدقيقة. يتم استخدامها عادة في الروبوتات ، آلات CNC ،طاولات دوارة، أجهزة قياس المواقع، وتحديد موقع التلسكوب، وغيرها من الأنظمة الآلية.
النموذج | L0 | L1 | L2 | النموذج | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: طول القياس الفعلي للمكيف L1: مقاس فتحة تركيب المكيف
L2: الحجم الكلي للمشفّر
مكشف KA-600، والذي تم تصميمه خصيصا للآلات الكبيرة،
الحجم الكبير والصلابة الجيدة. يمكن إضافة الدعم إلى أي موقف من محفزات
تحسين الصلابة والاستقرار الطول 1000~3000mm
معلومات مفصلة:
سيتم اختبار جميع الميزانات الخطية قبل التسليم ها هي عينة من تقرير اختبار الميزان
