تفاصيل المنتج:
|
| اسم البند: | SINO KA600-1100mm مكشف بصري مع أنظمة DRO الشبكية المقياس الزجاجي الخطي | التطبيق: | مكشف خطي مع أنظمة القراءة الرقمية M Cover |
|---|---|---|---|
| استخدام: | تحجيم استشعار الموقف | طول مخصص: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
| الطول: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm | المواد: | الألومنيوم |
| الوظيفة: | EDM/مخرطة/طحن/آلة مملة/آلة طحن | القرار: | 1/5/0.5 ميكرومتر |
| إبراز: | سينو KA600-1100mm مكشف بصري خطي,مكشف بصري خطي DRO,أنظمة DRO الشبكية الحديدية المنشفة البصرية,DRO Linear Optical Encoder,DRO Systems Grating Linear Optical Encoder |
||

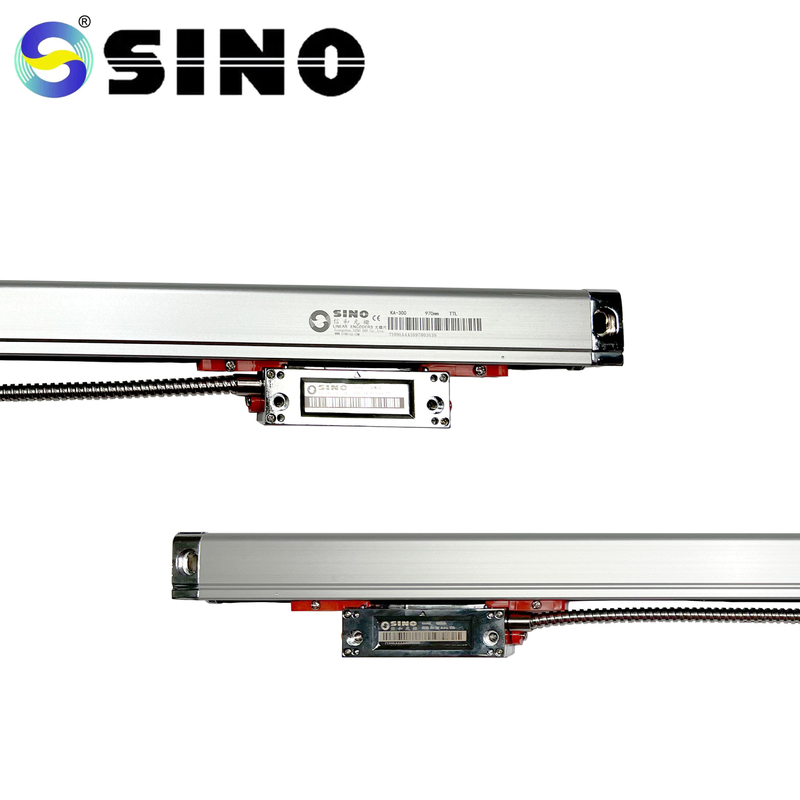

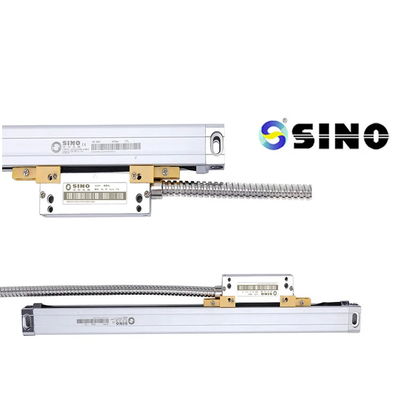

أنظمة DRO الشبكية المقياس الزجاجي الخطي 5um 1um 0.5um SINO KA600-1100mm مكشف بصري
الخصائص الرئيسية:
1 قياس عالية الدقة: يوفر مقياس الزجاج الخطي للأنظمة DRO Scale خيارات قياس دقيقة من 5um ، 1um ، أو 0.5um ، مما يسمح بعمليات التصنيع الدقيقة.
2 أداء موثوق به: المعدل البصري SINO KA600-1100mm معروف ببناءه القوي ومتانته ، مما يضمن قراءات ثابتة ودقيقة بمرور الوقت.
3 سهولة التثبيت: يأتي النظام مع جميع المكونات اللازمة وإرشادات واضحة لتركيب خال من المتاعب. ببساطة قم بتثبيت المقياس الزجاجي الخطي وربطها بالمعدل البصري.
4 واجهة سهلة الاستخدام: يحتوي جهاز عرض القراءة الرقمية على واجهة بديهية، مما يسهل التنقل ومراقبة عمليات التصنيع.
5 تطبيق متعدد الاستخدامات: مناسبة لمختلف مهام التصنيع ، بما في ذلك عمليات الطحن والدوران ، يزيد المكشف البصري SINO KA600-1100mm من الدقة والإنتاجية.
تعليمات الاستخدام:
التثبيت: قم بتثبيت المقياس الزجاجي الخطي للأنظمة DRO بشكل آمن على آلتك باستخدام دعامات التثبيت المقدمة.
الاتصال: قم بتوصيل المقياس الزجاجي الخطي إلى المشفر البصري SINO KA600 باستخدام الكابلات الموردة.
تشغيل الكهرباء: قم بتشغيل وحدة عرض القراءة الرقمية وتأكد من أنها معايرة بشكل صحيح.
اختيار القياس: اختر الدقة المرغوبة (5um، 1um، أو 0.5um) على وحدة العرض لتتناسب مع متطلبات التصنيع الخاصة بك.
اختيار المحور: حدد المحور المناسب (X، Y، أو Z) على وحدة العرض لقياس ومراقبة.
القياس: سيظهر نظام القراءة الرقمي القياسات الدقيقة في الوقت الحقيقي ، مما يسمح بعمليات التصنيع الدقيقة.
تعديل الصفر: استخدم وظيفة تعديل الصفر لتحديد نقاط المرجعية وإعادة ضبط القياسات حسب الحاجة.
ميزات إضافية: قد يقدم نظام القراءة الرقمي وظائف إضافية مثل القيم المحددة مسبقًا وتعويض الأخطاء وتدوير الإحداثيات.الرجوع إلى دليل الاستخدام للحصول على تعليمات مفصلة.

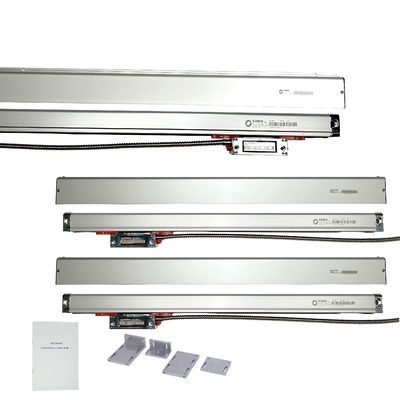

تتضمن الحزمة:
المقياس الخطي SINO KA600 هو جهاز قياس دقيق يستخدم عادة في مختلف الصناعات ، بما في ذلك التصنيع والتصنيع والقياس.وهي مصممة لتوفير قياسات دقيقة وموثوقة للتحرك الخطي أو الموقف.
يستخدم المقياس الخطي KA600 نظام ترميز بصري إضافي لتحديد موقع رأس قراءة المقياس.يتكون عادة من مقياس زجاجي أو معدني ورأس قراءة يتحرك على طول المقياس مع تحرك الكائن المقياس أو مكون الآلةيحتوي رأس القراءة على مصدر ضوئي و جهاز استشعار كهربائي يكتشف التخرجات أو العلامات على المقياس.
| النموذج | L0 | L1 | L2 | النموذج | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: طول القياس الفعلي للمكيف L1: مقاس فتحة تركيب المكيف
L2: الحجم الكلي للمشفّر

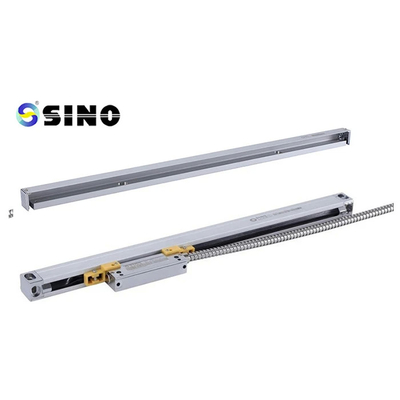

مكشف KA-600، والذي تم تصميمه خصيصا للآلات الكبيرة،
الحجم الكبير والصلابة الجيدة. يمكن إضافة الدعم إلى أي موقف من محفزات
تحسين الصلابة والاستقرار الطول 1000~3000mm
معلومات مفصلة:
سيتم اختبار جميع الميزانات الخطية قبل التسليم ها هي عينة من تقرير اختبار الميزان
