تفاصيل المنتج:
|
اسم البند: | مقياس خطي من الزجاج المكشف البصري | التطبيق: | التشفير الخطي الزجاجي لنظام القراءة الرقمية |
---|---|---|---|
استخدام: | تحجيم استشعار الموقف | طول مخصص: | 70 ملم / 120 ملم / 170 ملم / 220/270/320/370 ملم |
الطول: | 320mm/370mm/420mm/470/520/570/620mm | المواد: | الألومنيوم/المعدنية |
الوظيفة: | EDM / مخرطة / آلة طحن / مملة | القرار: | 0.5 / 1/5 ميكرومتر |
تسليط الضوء: | المقياس الخطي الزجاجي Ka500,470 ملم الطول الزجاج خطي المقياس,5um الدقة الزجاجية الحديدية المشفّر,470mm Length Glass Linear Scale,5um Resolution Glass Linear Encoder |

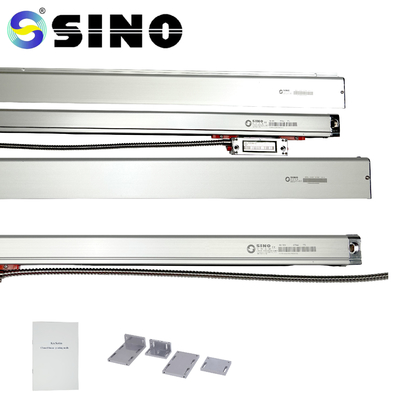

SINO KA500 مكشف بصري مقياس خطي زجاجي مقياس مكشف CNC خطي للقراءة الرقمية
كاشف كاشف خطي مقياس Ka500، 0.5/1/5um دقة، 70-470mm الطول للقراءة الرقمية

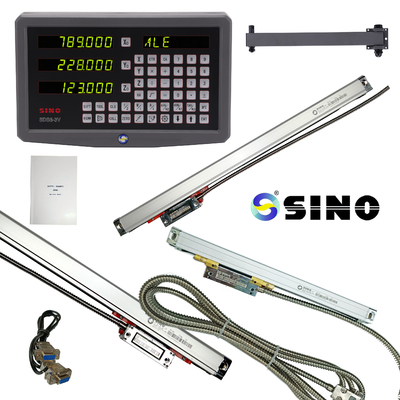

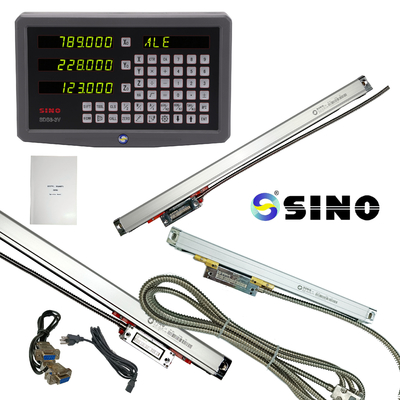

المقياس الخطي الزجاجي للشفرة البصرية SINO KA500 هو مقياس تشفير خطي CNC مصمم لاستخدامه مع أنظمة القراءة الرقمية (DRO).أنها توفر ردود فعل قياس دقيقة وموثوقة لآلات CNC، مما يضمن تحديد الموقع الدقيق والتحكم أثناء عمليات التصنيع. تكفل تكنولوجيا المشفر البصري دقة عالية ومتانة ، مما يجعلها مناسبة للتطبيقات الصناعية المطالبة.
الخصائص:
تكنولوجيا التشفير البصري: يستخدم المقياس الخطي KA500 تكنولوجيا التشفير البصري ، مما يسمح بقياس دقة عالية بدقة ممتازة.يتيح النظام البصري اكتشاف الموقع الدقيق ويقلل من الأخطاء الناجمة عن عوامل البيئة مثل الاهتزاز وتغيرات درجة الحرارة.
المقياس الخطي الزجاجي: يتم تصنيع المقياس الخطي من زجاج عالي الجودة ، مما يضمن المتانة والاستقرار في بيئات التصنيع القاسية.إن البناء الزجاجي يوفر مقاومة للاستنزاف الميكانيكي والتآكل، تمديد عمر الميزان.
التوافق مع CNC: المقياس الخطي KA500 متوافق مع آلات CNC ، مما يجعله مناسبًا للاستخدام في مختلف تطبيقات التصنيع والمعالجة.يمكن دمجها بسهولة في نظام التحكم في آلات CNC للموضع الدقيق والتحكم في الحركة.
سهولة التثبيت: تم تصميم المقياس الخطي لسهولة التثبيت ، مع دعامات التثبيت والملحقات المدرجة في الحزمة.هذا يسهل عملية الإعداد ويسمح بالاندماج السريع في أنظمة CNC الحالية.
خيارات الطول الطويل: يتوفر المقياس الخطي KA500 بأطوال مختلفة لاستيعاب أحجام الآلات المختلفة ومسافات السفر.هذه المرونة تسمح للمستخدمين باختيار طول المقياس المناسب بناء على متطلباتهم الخاصة للآلات.
وظائف:
المقياس الخطي الزجاجي للمكيف البصري SINO KA500 يوفر ردود فعل دقيقة في الوقت الفعلي للمحركات CNC.تمكين المشغلين من تحقيق نتائج معالجة دقيقة والحفاظ على تساهلات ضيقةقدرة القياس عالية الدقة للمقياس الخطي تضمن دقة ممتازة ، مما يعزز الأداء العام لأنظمة CNC.
استخدام:
يستخدم المقياس الخطي KA500 على نطاق واسع في تطبيقات معالجة CNC عبر الصناعات مثل معالجة المعادن وعملية الخشب والتصنيع.انها مناسبة للتطبيقات التي تتطلب ردود فعل الموقف الدقيقة والموثوقة، بما في ذلك الطحن والتحويل والطحن وغيرها من عمليات CNC.
كاي-500 هو مكشف صغير تم إنشاؤه خصيصًا لآلات الأدوات ذات المناطق المحدودة للتركيب والعمل. يمكن للعملاء الذين لديهم احتياجات محددة للموقف تلبية احتياجاتهم.الحجم 70 ملم × 470 ملم.
تتضمن الحزمة:
مقياس خطي زجاجي، قطعة واحدة، KA500-470mm
0.5/1/5 م من الدقة متاحة
يمكن توفير أطوال مكشف مخصصة (L0) بناءً على احتياجات المستهلكين. ((الطول:70-470mm)
النموذج | L0 | L1 | L2 | النموذج | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعلي للمكيف L1: مقاس فتحة تركيب المكيف
L2: الحجم الكلي للمشفّر
مبادئ توجيهية للعمل
يطلب من المستخدم قراءة الوصف العام، والاعتبارات الأمنية،
جميع محتويات الفصل 1
2وبصرف النظر عن الوصف العام، والاعتبارات الأمنية، وجميع المعلومات في
يجب على الفنيين لتركيب واختبار وإصلاح متابعة الفصول 1 إلى 3 بعناية.
تتضمن كل قسم من الفصول 4 و5.
3فقط سلسلة KA من الدوائر المتكاملة من SINO تغطي هذه التعليمات التشغيلية.
الترميز الخطي
يرجى أن تأخذ لحظة لقراءة اعتبارات السلامة أدناه.
استخدم مشفرك الخطي بأمان
معلومات مفصلة:
سيتم اختبار جميع الميزانات الخطية قبل التسليم ها هي عينة من تقرير اختبار الميزان
