تفاصيل المنتج:
|
اسم البند: | مقياس خطي من الألومنيوم الرقيق مع إصدار EIA-422 لجهاز طحن محفز للدراجة | التطبيق: | مقياس رقيق مع قراءة رقمية |
---|---|---|---|
استخدام: | مستشعر موضع قياس التشفير الزجاجي | طول مخصص: | 70 ملم / 120 ملم / 170 ملم / 220 ملم |
الطول: | 320 مم / 370 مم / 420 مم / 470 مم | المواد: | الألومنيوم |
القرار: | 0.5 / 1/5 ميكرومتر | الوظيفة: | لجهاز EDM/Lathe/Grinding/Boring Machine |
واجهة: | TTL/RS-422 | الخطية: | عالية |
تسليط الضوء: | مقياس خطي من الألومنيوم مع مخرج EIA-422,مقياس خطي من الألومنيوم لجهاز الحفر,مقياس خطي من الألومنيوم 370 ملم,Aluminum Linear Scale For Boring Machine,370mm Aluminum Linear Scale |

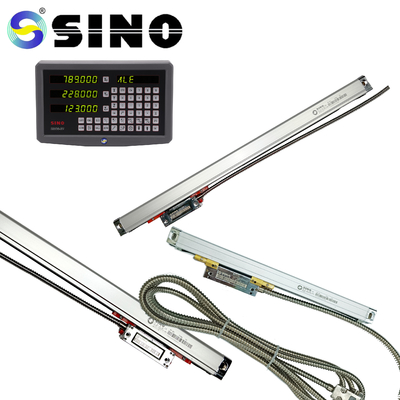

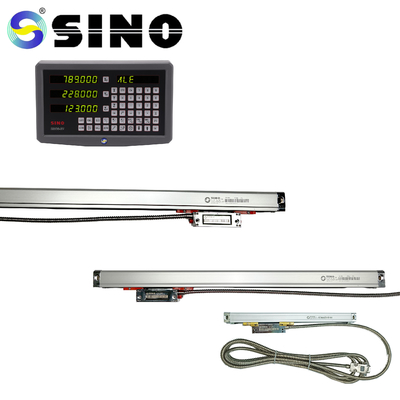

مقياس خطي مقياس رفيع EIA-422 الناتج 5um 1um جهاز استشعار بصري لجهاز طحن محفز للدراجة
مقياس خطي من الألومنيوم الرقيق مع إصدار EIA-422 لجهاز طحن محفز للدراجة
المقياس الخطي الدقيق للألومنيوم مع إصدار EIA-422 هو جهاز قياس يستخدم عادةً في آلات الدوران والحفر والطحن.وهي مصممة لتوفير ردود فعل موقف دقيقة وموثوق بها، مما يسمح للمشغلين بمراقبة وتحكم حركة محاور الماكينة بدقة.
الخصائص:
الملف الشخصي الخفيف: يحتوي المقياس الخطي على تصميم رقيق ومدمج ، مما يسمح له بالاندماج بسهولة في مجموعة مختلفة من الآلات دون احتلال مساحة مفرطة.هذا يجعلها مناسبة للآلات مع مناطق تركيب محدودة.
البناء من الألومنيوم: يتم بناء المقياس باستخدام الألومنيوم عالي الجودة ، والذي يوفر المتانة ومقاومة العوامل البيئية مثل تغيرات درجة الحرارة والاهتزازات.هذا يضمن أداء ثابت وموثوق به حتى في ظروف العمل الصعبة.
قياس دقة عالية: يوفر المقياس الخطي قدرات قياس عالية الدقة ، مما يتيح تحديد المواقع الدقيقة والمتكررة لمحاور الآلة.أنها تسمح للمشغلين لتحقيق التسامحات الضيقة والحفاظ على الدقة المرجوة في عمليات التصنيع.
إصدار EIA-422: يحتوي المقياس على واجهة إصدار EIA-422 ، وهي بروتوكول اتصال قياسي لنقل البيانات الرقمية.يوفر هذا التنسيق الناتج نقل البيانات موثوقة ومقاومة للضوضاء، مما يقلل من مخاطر تداخل الإشارة ويضمن ردود فعل موقف دقيقة لنظام التحكم في الآلة.
تطبيقات واسعة النطاق: يعد المقياس الخطي مناسبًا للاستخدام في تطبيقات معالجة مختلفة ، بما في ذلك تحويل الدوائر والحفر والعمليات الطحنية.يمكن استخدامه على أنواع مختلفة من الآلات وأحجامها، وتعزيز تنوع استخدامها.
الفوائد:
ردود الفعل عن الموقع: يوفر المقياس الخطي ردود الفعل عن الموقع في الوقت الحقيقي ، مما يسمح للمشغلين بمراقبة حركة محاور الآلة بدقة.هذا ردود الفعل يساعد في الحفاظ على التحكم الدقيق في عملية التصنيع وتحقيق دقة الأبعاد المطلوبة من الأجزاء المصنعة.
تحسين الكفاءة: من خلال تقديم ردود فعل دقيقة للموقع ، يساهم المقياس الخطي في تحسين الكفاءة في عمليات الآلة.معدلات الخردة المنخفضة، وزيادة الإنتاجية
قدرة آلة محسنة: يزيد استخدام مقياس خطي مع إصدار EIA-422 من قدرات آلات الدوران والحفر والطحن.يسمح بميزات متقدمة مثل تعويض الأدوات التلقائي، تعويض رد الفعل، والتحكم الديناميكي، مما أدى إلى تحسين أداء التصنيع.
سهولة التكامل: تم تصميم المقياس الخطي لسهولة الاندماج في إعدادات الآلة القائمة. يمكن تركيبها ومواءمتها مع محاور الآلة بسهولة نسبية ،يسمح بالتركيب السريع والحد الأدنى من وقت التوقف.
متانة: يضمن بناء الألومنيوم للمقياس الخطي متانته وطول عمره.يمكن أن تتحمل صعوبات تشغيل الآلة وتوفير أداء ثابت على مدى فترة طويلة.

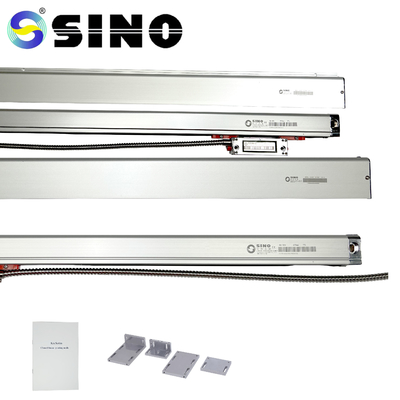

تتضمن الحزمة:
مقياس خطي زجاجي، قطعة واحدة، KA500-470mm
0.5/1/5 م من الدقة متاحة
يمكن توفير أطوال مكشف مخصصة (L0) بناءً على احتياجات المستهلكين. ((الطول:70-470mm)
النموذج | L0 | L1 | L2 | النموذج | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعلي للمكيف L1: مقاس فتحة تركيب المكيف
L2: الحجم الكلي للمشفّر
مبادئ توجيهية التشغيل:
يجب على المستخدم أن يقرأ الوصف العام، والاعتبارات الأمنية،
جميع محتويات الفصل 1
الوصف العام، والاعتبارات الأمنية، وجميع التفاصيل في
يجب على المتخصصين الالتزام بدقة بالفصول من 1 إلى 3 عند القيام بالتركيب والاختبار والصيانة.
فهم كل مفهوم من الفصول 4-5.
هذا دليل التشغيل يتناول فقط سلسلة SINO KA من الدوائر المتكاملة.
رمز بسيط.
4الرجاء قراءة توصيات السلامة الواردة أدناه.
استخدم مشفر خطي بحذر
معلومات مفصلة:
سيتم اختبار جميع الميزانات الخطية قبل التسليم ها هي عينة من تقرير اختبار الميزان
