تفاصيل المنتج:
|
| اسم البند: | سينو KA600-2100mm 1μm مكشف مقياس خطي بصري | التطبيق: | DRO 2/3 محور عداد رمزيات القراءة الرقمية |
|---|---|---|---|
| استخدام: | تحجيم استشعار الموقف | طول مخصص: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| الطول: | 1600 ملم / 1700 ملم / 1800 ملم / 1900 ملم / 2000 ملم / 2100 ملم / 2200 ملم | المواد: | الألومنيوم |
| الوظيفة: | EDM/مخرطة/طحن/آلة مملة/آلة طحن | القرار: | 0.5 / 1/5 ميكرومتر |
| إبراز: | محول دقة عالية 1μM مقياس خطي,القراءة الرقمية 3 محور مقياس خطي,Digital Readout 3 Axis Linear Scale |
||

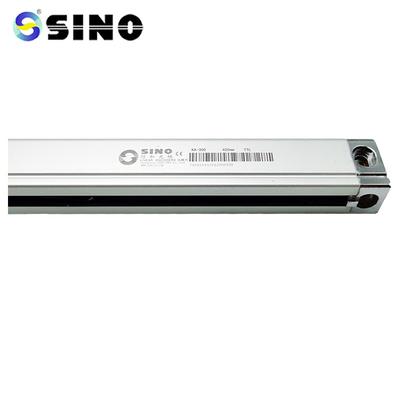

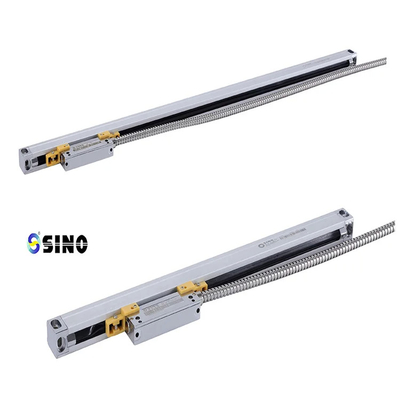

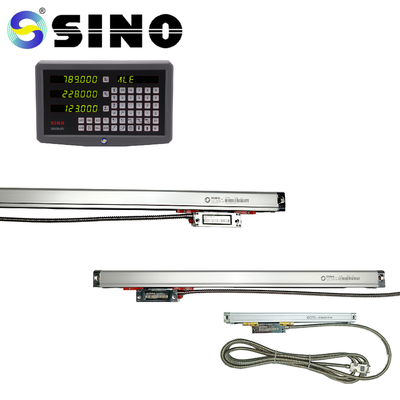

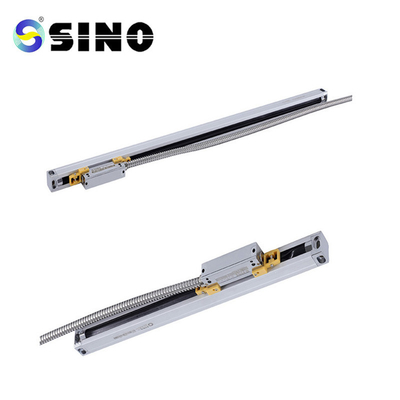

محول دقة عالية SINO KA600-2100mm 1μm مقياس خطي DRO 2/3 محور رمز القراءة الرقمية
محول دقة عالية 1μM مقياس خطي القراءة الرقمية (DRO) للمحول، على وجه التحديد نموذج SINO KA600-2100mm،هو حل متطور مصمم لتعزيز الدقة والدقة في عمليات معالجة الدوارةيتضمن نظام DRO المتقدم مقاييس خطية ذات دقة عالية ومكشفات قوية، مما يوفر قياسات موثوقة وفي الوقت الحقيقي لتحسين نتائج التصنيع.
الخصائص:
دقة عالية: مع دقة 1μM (ميكرومتر) ، يضمن نظام DRO دقة استثنائية وموقع دقيق في عمليات الدوائر.
تكنولوجيا المقاييس الخطية: يستخدم النظام مقاييس خطية عالية الجودة تقدم قياسات موثوقة وتقضي على التناقضات الناجمة عن التوسع الحراري أو الانحرافات الميكانيكية.
2/3 محور تشفير: يدعم نظام DRO تكوين محورين أو ثلاثة ، مما يتيح المراقبة والتحكم في وقت واحد من محاور الدوارة المتعددة لتحسين الإنتاجية.
الشاشة الرقمية: تتضمن وحدة DRO شاشة رقمية واضحة وسهلة القراءة ، توفر قراءات رقمية في الوقت الحقيقي وتسهل ضبط حركات اللوحة بدقة.
واجهة سهلة الاستخدام: يوفر نظام DRO واجهة بديهية ، مما يسمح للمشغلين بالتنقل وتخصيص الإعدادات بسهولة للتشغيل السلس.

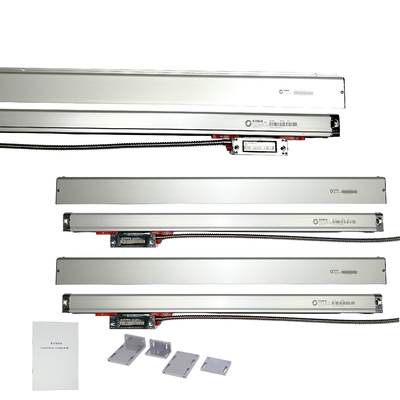

تتضمن الحزمة:
مقياس زجاجي خطي قطعة واحدة، KA600-2100mm.
يتم توفير الدقة في 0.5/1/5um.
قد تؤخذ احتياجات العملاء في الاعتبار أثناء توفير أطوال مكيف مخصصة (L0). ((الأبعاد: 1000-3000 مم)
يحتوي المشفر على عدة أجهزة استشعار بصرية أو أجهزة كشف مثبتة في جميع أنحاء القرص أو الحلقة. هذه الأجهزة الاستشعارية تكتشف العلامات البصرية أثناء دوران القرص وتحويلها إلى نبضات كهربائية.
أنماط الرموز: قد تتخذ العلامات البصرية على قرص الترميز أشكالا مختلفة بناء على تقنية الترميز المستخدمة.الرموز الثنائية التي تستخدم بشكل متكرر هي الرموز الثنائية الطبيعية والرموز الرماديةيتم استخدام الرموز الرمادية على نطاق واسع لأنها تقلل من احتمال حدوث أخطاء في هذه المواقع الانتقالية من خلال ضمان أن تغيرات واحدة فقط بين المناطق المجاورة.
كمية العلامات أو الرموز على القرص تحدد دقة مكيف الزاوية البصرية المطلقة. يتم توفير المزيد من العلامات والحسم الزاوي الأكبر من قبل المكيفات ذات الدقة العالية.في معظم الحالات ، يتم التعبير عن الدقة بالبيتات أو العد لكل ثورة (CPR).
| النموذج | L0 | L1 | L2 | النموذج | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: طول القياس الفعلي للمكيف L1: مقاس فتحة تركيب المكيف
L2: الحجم الكلي للمشفّر
مكشف KA-600، والذي تم تصميمه خصيصا للآلات الكبيرة،
الحجم الكبير والصلابة الجيدة. يمكن إضافة الدعم إلى أي موقف من محفزات
تحسين الصلابة والاستقرار الطول 1000~3000mm
معلومات مفصلة:
سيتم اختبار جميع الميزانات الخطية قبل التسليم ها هي عينة من تقرير اختبار الميزان
