تفاصيل المنتج:
|
| اسم البند: | آلة الدوائر 2/3 محور رمز القراءة الرقمية مع مقياس خطي 1μm لـ SINO KA600-2100mm DRO | التطبيق: | DRO 2/3 محور عداد رمزيات القراءة الرقمية |
|---|---|---|---|
| استخدام: | تحجيم استشعار الموقف | طول مخصص: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| الطول: | 1600 ملم / 1700 ملم / 1800 ملم / 1900 ملم / 2000 ملم / 2100 ملم / 2200 ملم | المواد: | الألومنيوم |
| الوظيفة: | EDM/مخرطة/طحن/آلة مملة/آلة طحن | القرار: | 0.5 / 1/5 ميكرومتر |
| تسليط الضوء: | 3 محور تشفير القراءة الرقمية,رمز القراءة الرقمية لآلة الدوران,Digital Readout Encoder For Lathe Machine |
||

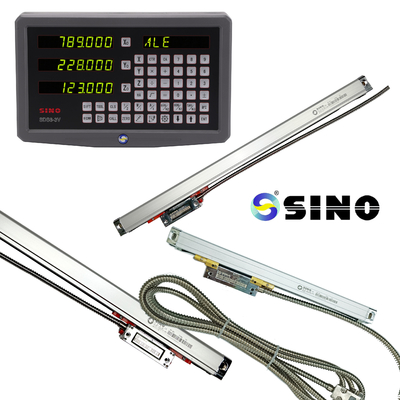

محول دقة عالية SINO KA600-2100mm 1μm مقياس خطي DRO 2/3 محور رمز القراءة الرقمية
آلة التشغيل 2/3 محور رمز القراءة الرقمية مع مقياس خطي 1μM لـ SINO KA600-2100mm DRO
محول دقة عالية 1μM مقياس خطي القراءة الرقمية (DRO) للمحول، على وجه التحديد نموذج SINO KA600-2100mm،هو حل متطور مصمم لتعزيز الدقة والدقة في عمليات معالجة الدوارةيتضمن نظام DRO المتقدم مقاييس خطية ذات دقة عالية ومكشفات قوية، مما يوفر قياسات موثوقة وفي الوقت الحقيقي لتحسين نتائج التصنيع.
الخصائص الرئيسية:
دقة عالية: مع دقة قياس 1μm (ميكرومتر) ، SINO KA600-2100mm يضمن تحديد المواقع الدقيق والقياسات الدقيقة أثناء عمليات الدوائر.
2️ ️ مكشف مقياس خطي: يوفر مكشف ردود الفعل عن الموقع في الوقت الحقيقي ، مما يسمح بالتحكم الدقيق ومراقبة حركات اللحام.
عرض القراءة الرقمية: يعرض عرض القراءة الرقمية قياسات واضحة ودقيقة، مما يحسن الكفاءة ويقلل من الأخطاء في مهام المعالجة.
القدرة على مراقبة وتحكم محورين أو ثلاثة في وقت واحد، مما يتيح حركات دقيقة وتحسين الإنتاجية.
واجهة سهلة الاستخدام: يحتوي نظام DRO على واجهة سهلة الاستخدام لسهولة الإعداد والتخصيص والتشغيل البديهي.
الاستخدام: قم بتثبيت مكشف المقياس الخطي على محور آلة الدوائر ، وربطها بوحدة DRO ، وتشغيلها.سوف يعرض العرض الرقمي قياسات في الوقت الحقيقي للسيطرة الدقيقة على حركات الدوائر.
استخدام:
قم بوضع مكشفات المقياس الخطي على محاور الجهاز، وربطها بوحدة DRO، وتشغيلها. الشاشة الرقمية ستظهر قياسات في الوقت الحقيقي لكل محور،تتيح التحكم الدقيق في حركات الآلة.
تتضمن الحزمة:
مقياس زجاجي خطي قطعة واحدة، KA600-2100mm.
يتم توفير الدقة في 0.5/1/5um.
قد تؤخذ احتياجات العملاء في الاعتبار أثناء توفير أطوال مكيف مخصصة (L0). ((الأبعاد: 1000-3000 مم)
يحتوي المشفر على عدة أجهزة استشعار بصرية أو أجهزة كشف مثبتة في جميع أنحاء القرص أو الحلقة. هذه الأجهزة الاستشعارية تكتشف العلامات البصرية أثناء دوران القرص وتحويلها إلى نبضات كهربائية.
أنماط الرموز: قد تتخذ العلامات البصرية على قرص الترميز أشكالا مختلفة بناء على تقنية الترميز المستخدمة.الرموز الثنائية التي تستخدم بشكل متكرر هي الرموز الثنائية الطبيعية والرموز الرماديةيتم استخدام الرموز الرمادية على نطاق واسع لأنها تقلل من احتمال حدوث أخطاء في هذه المواقع الانتقالية من خلال ضمان أن تغيرات واحدة فقط بين المناطق المجاورة.
كمية العلامات أو الرموز على القرص تحدد دقة مكيف الزاوية البصرية المطلقة. يتم توفير المزيد من العلامات والحسم الزاوي الأكبر من قبل المكيفات ذات الدقة العالية.في معظم الحالات ، يتم التعبير عن الدقة بالبيتات أو العد لكل ثورة (CPR).
| النموذج | L0 | L1 | L2 | النموذج | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: طول القياس الفعلي للمكيف L1: مقاس فتحة تركيب المكيف
L2: الحجم الكلي للمشفّر
مكشف KA-600، والذي تم تصميمه خصيصا للآلات الكبيرة،
الحجم الكبير والصلابة الجيدة. يمكن إضافة الدعم إلى أي موقف من محفزات
تحسين الصلابة والاستقرار الطول 1000~3000mm
معلومات مفصلة:
سيتم اختبار جميع الميزانات الخطية قبل التسليم ها هي عينة من تقرير اختبار الميزان
