تفاصيل المنتج:
|
| اسم البند: | سيقما خطية مكشف KA500-170 مم | التطبيق: | عداد القراءة الرقمية مع مسطرة شبكية |
|---|---|---|---|
| استخدام: | مستشعر موضع التحجيم | طول مخصص: | 320 مم / 370 مم / 420 مم / 470 مم |
| الطول: | 70 ملم / 120 ملم / 170 ملم / 220 ملم | المواد: | الألومنيوم |
| الوظيفة: | EDM / مخرطة / آلة طحن / مملة / آلة CNC | القرار: | 0.5 ميكرومتر / 1 ميكرومتر / 5 ميكرومتر |

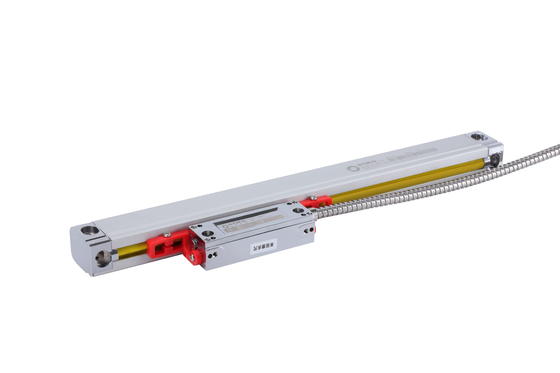

القراءة الرقمية على نطاق خطي صغير لجهاز طحن حفر الدوارة KA300-120MM-5UM
تم تصميم مكشف KA-500 المصغّر مع أدوات الآلات التي تقتصر مساحات التثبيت والتشغيل في الاعتبار. يمكن تلبية متطلبات العملاء مع معايير تحديد المواقع.القياسات 70 × 470 ملم.
تتضمن الحزمة:
قطعة واحدة من شبكة الحجم الخطي، KA500-170mm
هناك دقة 0.5um/1um/5um.
يمكن توفير أطوال مكيف مخصصة (L0) بناءً على احتياجات العملاء. ((الطول: 70-470 مم)
| النموذج | L0 | L1 | L2 | النموذج | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعلي للمكيف L1: مقاس فتحة تركيب المكيف
L2: الحجم الكلي للمشفّر
تعليمات التشغيل
يجب على المستخدم قراءة اعتبارات السلامة والوصف العام
كل المحتوى 3 من الفصل 1.
2بالإضافة إلى اعتبارات السلامة، والوصف العام، وجميع المعلومات الواردة في
يجب على المتخصصين الالتزام بدقة بالفصول من 1 إلى 3 لتركيبها واختبارها وصيانتها.
فهم كل فكرة تم عرضها في الفصول 4 إلى 5.
يقتصر دليل التشغيل هذا على الدوائر المتكاملة من عائلة SINO KA.
مشفرة بطريقة خطية
4الرجاء مراجعة نصائح السلامة المذكورة أدناه.
كن حذراً عندما تستخدم مكيفك الخطي
معلومات مفصلة:
سيتم اختبار جميع الميزانات الخطية قبل التسليم ها هي عينة من تقرير اختبار الميزان
