تفاصيل المنتج:
|
| اسم البند: | التشفير البصري الزجاجي ذو المقياس الخطي | التطبيق: | التشفير الخطي الزجاجي لأنظمة القراءة الرقمية |
|---|---|---|---|
| استخدام: | تحجيم استشعار الموقف | طول مخصص: | 70 ملم / 120 ملم / 170 ملم / 220/270/320/370 ملم |
| الطول: | 320mm/370mm/420mm/470/520/570/620mm | المواد: | الألومنيوم/المعدنية |
| الوظيفة: | EDM / مخرطة / آلة طحن / مملة | القرار: | 0.5 / 1/5 ميكرومتر |
| إبراز: | مكشف خطي زجاجي KA500,مكشف خطي من زجاج القراءة الرقمية,مكشف بصري مكشف خطي زجاجي,Digital Readout Glass Linear Encoder,Optical Encoder Glass Linear Encoder |
||

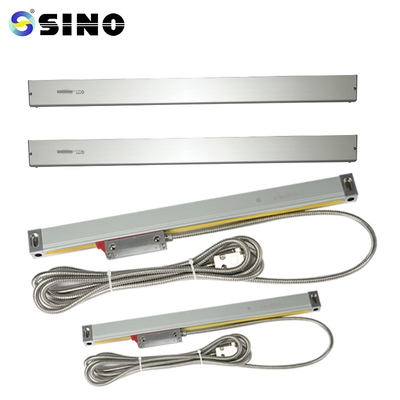

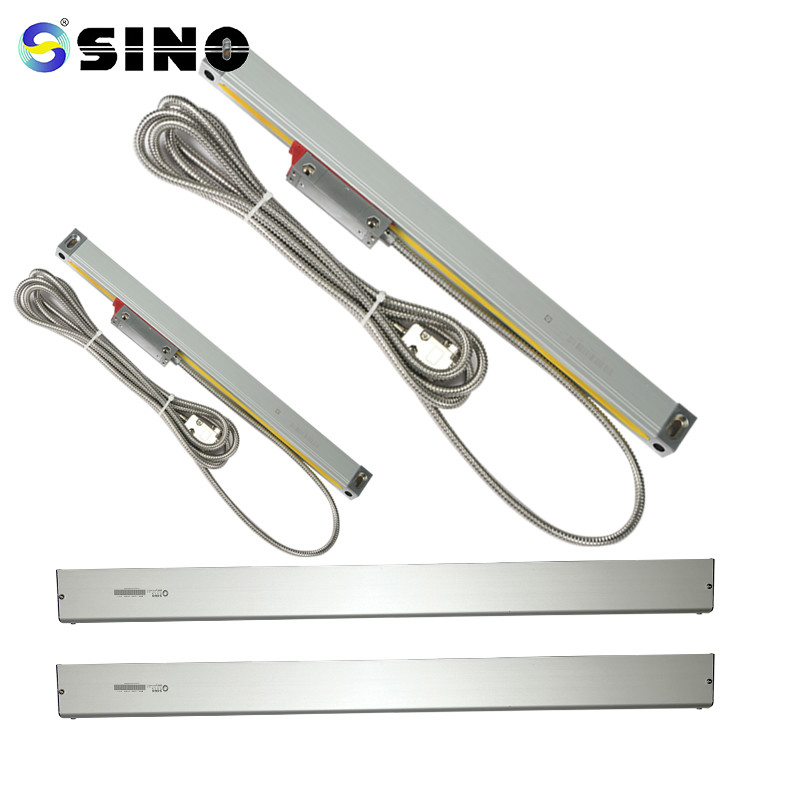

مكشف بصري على نطاق خطي زجاجي Ka500 0.5/1/5um دقة الطول 70-470mm قراءة رقمية
لاستخدامها مع أنظمة القراءة الرقمية (DRO) ، SINO KA500 Optical Encoder Glass Linear Scale هو مقياس مكشف خطي CNC. لآلات CNC ، يوفر ردود فعل قياس دقيقة وموثوقة ،ضمان التحكم والوضع الدقيق أثناء عمليات التصنيعيتم ضمان الدقة العالية والصلبة من خلال تكنولوجيا مكيف البصرية، مما يؤهلها للتطبيقات الصناعية الصعبة.
الخصائص:
المقياس الخطي الزجاجي: تم تصميم هذا المقياس الخطي من الزجاج المتميز لضمان الاستقرار وطول العمر حتى في أكثر ظروف التصنيع صعوبة.يزيد طول عمر المقياس من مقاومة البناء الزجاجي للتآكل والتكسير الميكانيكي.
التوافق مع CNC: يمكن استخدام المقياس الخطي KA500 في مجموعة متنوعة من تطبيقات التصنيع والتصنيع لأنه متوافق مع آلات CNC. للحصول على تحديد الموقع الدقيق والتحكم في الحركة ،من السهل دمجها في نظام تحكم آلة CNC.
التثبيت البسيط: يأتي المقياس الخطي مع أقواس تركيب وغيرها من الملحقات ، مما يجعل التثبيت بسيطًا.هذا يجعل من السهل إعداد وتمكين الاتصال السريع مع أنظمة CNC الحالية.
خيارات الطول الطويل: للاستجابة لمجموعة من أحجام الآلة والمسافات ، يتم تقديم مقياس KA500 الخطي في مجموعة متنوعة من الطول المسافات.هذه المرونة تسمح للمستخدمين باختيار طول المقياس المناسب بناء على متطلباتهم الخاصة للآلات.
وظائف:
لآلات CNC ، SINO KA500 المكيف البصري المقياس الخطي الزجاجي يوفر ردود فعل موقع دقيقة وفي الوقت المناسب.تحقيق نتائج معالجة دقيقة والحفاظ على تحملات ضيقةإن قدرة القياس عالية الدقة للقياس الخطي تضمن دقة متفوقة، مما يحسن الأداء العام لأنظمة CNC.
التطبيق:
في تطبيقات معالجة CNC ، يتم استخدام مقياس KA500 الخطي على نطاق واسع في الصناعات التحويلية ، وتصنيع الخشب ، وتصنيع المعادن. يعمل بشكل جيد في تطبيقات مثل الطحن ، والدور ، والطحن ،وعمليات CNC الأخرى التي تتطلب ردود فعل موقف دقيقة ومتسقة.
إنّ المُصمّم الصغير المصمم خصيصاً لآلات الأدوات ذات المساحات المحدودة للتثبيت والعمل هو KA-500. يمكن تلبية الاحتياجات الخاصة بموقع للعملاء.الأبعاد 70 ملم × 470 ملم.
تتضمن الحزمة:
مقياس خطي زجاجي، قطعة واحدة، KA500-470mm
0.5/1/5 م من الدقة متاحة
يمكن توفير أطوال مكشف مخصصة (L0) بناءً على احتياجات المستهلكين. ((الطول:70-470mm)
| النموذج | L0 | L1 | L2 | النموذج | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: طول القياس الفعلي للمكيف L1: مقاس فتحة تركيب المكيف
L2: الحجم الكلي للمشفّر
مبادئ توجيهية للعمل
يطلب من المستخدم قراءة الوصف العام، والاعتبارات الأمنية،
جميع محتويات الفصل 1
2وبصرف النظر عن الوصف العام، والاعتبارات الأمنية، وجميع المعلومات في
يجب على الفنيين لتركيب واختبار وإصلاح متابعة الفصول من 1 إلى 3 بعناية.
تتضمن كل قسم من الفصول 4 و5.
3فقط سلسلة KA من الدوائر المتكاملة من SINO تغطي هذه التعليمات التشغيلية.
الترميز الخطي
يرجى أن تأخذ لحظة لقراءة اعتبارات السلامة أدناه.
استخدم مشفرك الخطي بأمان
معلومات مفصلة:
سيتم اختبار جميع الميزانات الخطية قبل التسليم ها هي عينة من تقرير اختبار الميزان
