نظام القراءة الرقمية (DRO) SINO SDS2-3MS لآلات التسلسل والطحن

تم تصميم نظام SINO SDS2-3MS DRO خصيصًا لآلات الدوران والطحن ، مما يوفر ردود فعل قياس دقيقة مع شاشة عرض رقمية SDS3MS.هذا النظام يتيح للمشغلين لمراقبة ومراقبة عمليات التصنيع مع الدقة والبيانات في الوقت الحقيقي.

الخصائص:

شاشة SDS3MS: يتضمن نظام SDS2-3MS DRO شاشة SDS3MS ، وتتميز بواجهة واضحة وسهلة الاستخدام لمراقبة قياسات الآلة. مجهزة بأزرار وظيفة ومفتاح ،يضمن التشغيل المريح أثناء مهام التصنيع.
دعم المحاور المتعددة: تم تصميم نظام SDS2-3MS DRO للتعامل مع محاور متعددة ، ويوفر ردود فعل قياس دقيقة والتحكم في حركات الآلة المختلفة.هذه القدرة تسمح للمحركين لتحقيق تحديد المواقع الدقيق والتحكم في مختلف المحاور في وقت واحد.
التوافق مع آلة اللحام والطحن: مناسبة لكل من آلة اللحام والطحن ، يوفر نظام DRO هذه تنوعًا للمحركين الذين يعملون مع أنواع مختلفة من المعدات.إنه يتكامل بسلاسة مع أنظمة تحكم الآلة، مما يسهل التشغيل الفعال عبر تطبيقات معالجة مختلفة.
دقة عالية: توفر دقة عالية في قراءات القياس، نظام القراءة الرقمية تمكن التحكم الدقيق على حركات الآلة.هذه القدرة ضرورية لتحقيق التسامحات الضيقة ونتائج التصنيع المثلى في مهام التصنيع المختلفة.
أنماط القياس المتزايدة والمطلقة: يدعم SDS2-3MS كل من أنماط القياس المتزايدة والمطلقة ، مما يوفر المرونة لمتطلبات التصنيع المختلفة.يمكن للمشغلين التبديل بسهولة بين الأنماط حسب الحاجة، وضمان القدرة على التكيف مع مختلف سيناريوهات التصنيع.

وظائف:

SDS2-3MS نظام القراءة الرقمية للجهاز SINO للآلات المسلحة للدراجات DRO يمكّن من مراقبة ودقة وتحكم حركات الآلة أثناء عمليات الدراجات والطحن.من خلال توفير ردود فعل قياس في الوقت الحقيقي، يمكن للمشغلين ضبط وتصحيح معايير التصنيع على الفور لتحقيق الدقة والجودة المرجوة في قطع العمل الخاصة بهم.هذا النظام يعزز كفاءة التشغيل ويضمن أداء ثابت في مختلف مهام التصنيع.

استخدام:

يستخدم نظام DRO على نطاق واسع في عمليات التصنيع التي تتطلب قياسًا ومراقبة دقيقة ، مثل التحويل والطحن والحفر والحفر. يتم تطبيقه في مختلف الصناعات ،بما في ذلك معالجة المعادن، تصنيع الخشب، السيارات، الطيران، وأكثر من ذلك.

سيناريوهات قابلة للتطبيق:

عمليات اللحام: في عمليات اللحام ، والتي تشمل مواجهة ، وتحويل ، وتقليص ، والخيوط ، والخروط ، يسمح نظام DRO للمشغلين بمراقبة وتحكم في حركات الأدوات بدقة عالية.هذه القدرة تضمن أن أبعاد التصنيع يتم تحقيقها بدقة، حاسمة لتصنيع المكونات الأسطوانية أو المخروطية المستخدمة في مختلف الصناعات.
عمليات الطحن: بالنسبة لمهام الطحن مثل التخطيط والحفر والحفر والتحديد ، يلعب نظام DRO دورًا حاسمًا في مراقبة حركات القطع.يسمح للمشغلين لتحديد الإحداثيات الدقيقة وتتبع مواقع الأدوات بدقة طوال عملية الطحنهذه الدقة ضرورية لإنشاء أشكال ومحاور معقدة في المعادن والبلاستيك والمواد الأخرى المستخدمة في التصنيع.

DRO SDS3MS هو نظام قراءة رقمي متعدد الاستخدامات مجهز بشاشة رقمية ذات 3 إحداثيات ، مصممة للتكيف بسلاسة عبر أدوات آلة مختلفة عن طريق ضبط معاييرها.هذا المقياس متعدد الأغراض يسمح للمشغلين بتبديل الوظائف بسهولة، مما يجعلها مناسبة لتطبيقات معالجة مختلفة دون الحاجة إلى إعادة تكوين معقدة.

معايير القراءة الرقمية SINO SDS3MS

1نطاق الجهد: يعمل نظام DRO ضمن نطاق الجهد من 85V إلى 250V ويدعم ترددات من 50Hz إلى 60Hz. هذا النطاق الواسع يضمن التوافق مع أنظمة الطاقة المختلفة في جميع أنحاء العالم.

2استهلاك الطاقة: يستهلك النظام 15 واط من الطاقة أو 25 فولت آمبر (VA). وهذا يشير إلى الحمل الكهربائي الذي يضع على مصدر الطاقة أثناء التشغيل.

3رقم الإحداثيات: يدعم DRO عرض الإحداثيات لمحور واحد أو اثنين أو ثلاثة محاور (الإحداثيات).هذه المرونة تسمح لها باستخدامها مع أنواع مختلفة من أدوات الآلات التي تتطلب تكوينات محور مختلفة.

4.عرض: يحتوي على شاشة عرض من سبع أقسام لعرض البيانات الرقمية. بالنسبة للأنظمة ذات محورين أو ثلاثة، يمكن أن يخرج المعلومات باستخدام شاشات عرض رقمية حرفية ثمانية،من المحتمل أن تظهر مواقع المحور أو بيانات أخرى ذات صلة.

5الوزن: يزن نظام DRO حوالي 2 كيلوغرام (كغ) ، وهو أمر ذي صلة بالنظر إلى التثبيت والنقل.

6إشارة الدخول: تقبل إشارات TTL (Transistor-Transistor Logic) وإشارات EIA-422 المفتوحة للجمع. هذه واجهات قياسية تستخدم في الإلكترونيات الرقمية والاتصالات ،جعل DRO متوافق مع أجهزة التحكم القابلة للبرمجة والمعدات الأخرى.

7تردد إشارة الدخول: يمكن لنظام DRO التعامل مع ترددات إشارة الدخول أكبر من 100 كيلو هرتز.هذه القدرة عالية التردد يضمن أنه يمكن معالجة التغييرات السريعة في الموقف أو إشارات أخرى من أدوات الآلات التي تعمل بسرعة عالية.

8الدقة: يقدم خيارات دقة قابلة للاختيار لربط أجهزة الاستشعار أو الملفات، تتراوح من 10 ميكرومتر (μm) إلى 0.5 ميكرومتر (μm).تتيح هذه القدرة على الدقة القرار القياس الدقيق والتحكم في عمليات التصنيع، أمر حاسم لتحقيق تساهلات ضيقة في عمليات التصنيع.

الوظائف الأساسية

التحويل بين الملم والبوصات
تحويلات الإحداثيات المطلقة والنسبية
وظيفة تقسيم النقطة الوسطى
وظيفة "R" الأساسية لحساب نصف قطرها
وظيفة "R" السلسة للوصول إلى منحنيات دقيقة
قسم محيط الدائرة
تخزين 200 قطعة عمل نقطة الصفر
المسافة بين الثقوب على طول الخطوط الشائكة
الحسابات الرياضية بما في ذلك تعويض قطر الأداة
عمليات التشغيل
إعادة ضبط تلقائي إلى الوضع الصفر

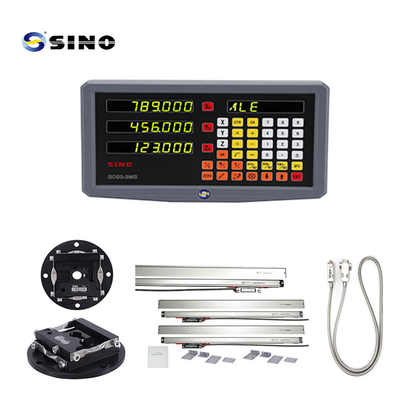

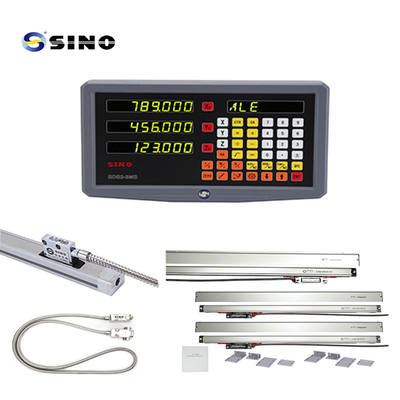

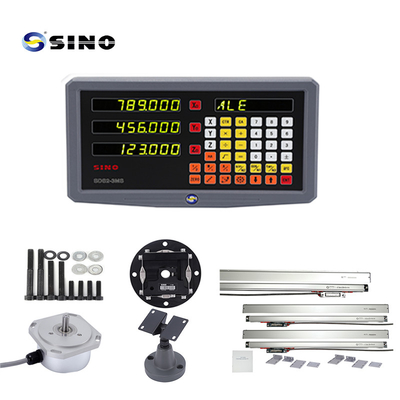

صورة المنتج / الصور:

الرف في الصورة هو خيار، وليس منتج قياسي.
