SINO 3 محور DRO Kit SDS6-3V نظام القراءة الرقمية مع إشارة TTL متعددة الوظائف RS232-C الخروج للدوائر

نظام القراءة الرقمية SDS6-3V مع إشارة TTL متعددة الوظائف RS232-C

يمكن للقراءة الرقمية SDS6 التعامل مع إشارات A / B عالية التردد تصل إلى 5 ميغاهرتز وتستخدم تقنية SCM متقدمة 16 بت. تم تصميمها لتحل محل العديد من الوظائف الأساسية عبر أجهزة مختلفة ،مما يجعلها DRO متعددة الاستخداماتيقدم سرعات قياس أسرع ونظام تحكم أكثر سلاسة. يدعم كل محور ما يصل إلى 40 نقطة تعويض غير خطي لتعزيز الدقة. بالإضافة إلى ذلك ، يمكن أن يكون هناك إمكانية لتحسين معدل التكاليف.يحتوي SDS6-3VF DRO على مخرج RS232-C للاتصال بأجهزة الكمبيوتر الشخصية أو الأنظمة المتخصصة الأخرى.

تعزيز الوظائف:

وظيفة الحاسبة الموسعة:
يتيح SDS6 للمستخدمين ضبط الأماكن العشرية إلى ثلاثة أو أربعة أو خمسة أرقام ، مما يعزز دقة الحساب وفقًا للاحتياجات المحددة للمهمة.

تعويض الخطأ غير الخطي:
يدعم النظام ما يصل إلى 40 قسمًا من تعويض الخطأ غير الخطي ، مما يحسن بدرجة كبيرة دقة التصنيع.

اختيار الرقم العشري في وضع البوصة:
في وضع بوصة، يمكن للمستخدمين الاختيار بين أربعة أو خمسة أرقام عشرية. أربعة أرقام مناسبة للقياسات على نطاق واسع، في حين أن خمسة أرقام مثالية للعروض عالية الدقة.

التواصل:
يحتوي SDS6 على مخرج RS232-C للاتصال بأجهزة الكمبيوتر الشخصية أو أنظمة متخصصة أخرى.

المواصفات:

نطاق فولتاج التوريد: AC 80V260V ؛ 5060Hz ، مع وصلة الولايات المتحدة المتاحة

استهلاك الطاقة: 15 VA

درجة حرارة التشغيل: 0°45°C

درجة حرارة التخزين: -30~70°C

إشارة الدخول المسموح بها: TTL/RS422 موجة مربعة

تردد إشارة الدخول المسموح به: يصل إلى 5 ميغاهرتز

الحد الأقصى للدقة من طول الشاشة الرقمية: 0.5 ميكرومتر

الحد الأدنى للدقة لزاوية العرض الرقمي: 0.0001 / نبض

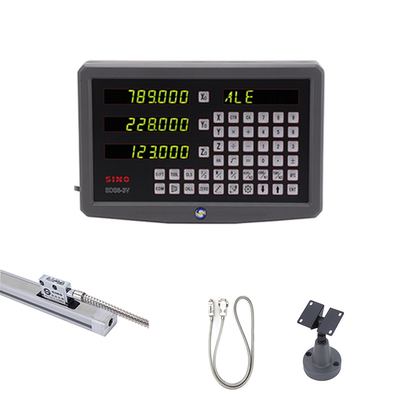

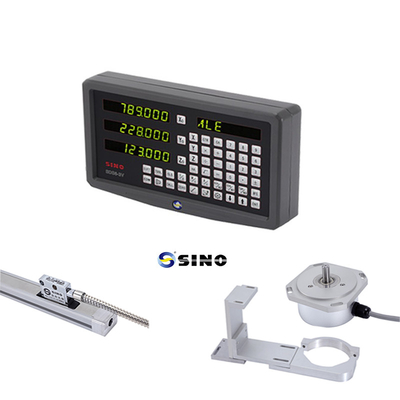

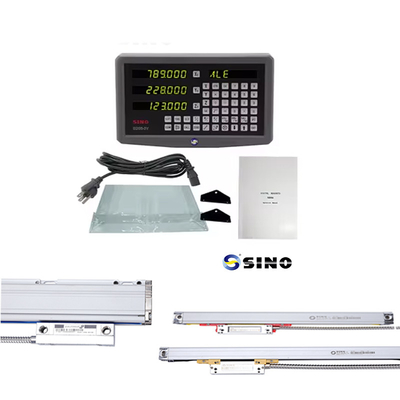

صورة المنتج / الصور:

واجهة الخروج RS232-C:

الحجم:

الرف في الصورة هو خيار، وليس منتج قياسي.
