نظام القراءة الرقمية SINO SDS2-3MS DRO مع ثلاث شاشات رقمية منسقة لجهاز طحن الدوارة

نظام القراءة الرقمية SINO SDS2-3MS DRO مع ثلاث شاشات رقمية منسقة لجهاز طحن التسلسل

القراءة الرقمية SINO SDS2-3MS للآلات الدوارة والطحن مع عرض إحداثيات ثلاثي المحور

نظام القراءة الرقمية SDS2-3MS SINO ، مع شاشة SDS3MS ، تم تصميمه خصيصًا لآلات الدوران والطحن. ويوفر ردود فعل قياس دقيقة في الوقت الحقيقي ،تمكين المشغلين من مراقبة عملية التصنيع والتحكم فيها بدقة.

الخصائص:

شاشة SDS3MS: يمتلك نظام القراءة الرقمية SDS3MS واجهة واضحة سهلة الاستخدام مصممة لسهولة مراقبة قياسات الآلة. وهي مجهزة بأزرار وظيفة ولوحة مفاتيح.ضمان التشغيل المريح والفعال.

قدرة المحاور المتعددة: يدعم نظام SDS2-3MS DRO محاور متعددة ، مما يسمح بتعليق القياس والتحكم في حركات الآلة المختلفة.هذه القدرة تضمن تحديد المواقع الدقيقة والمعالجة الدقيقة على محاور متعددة في وقت واحد، وتعزيز الكفاءة والدقة العامة.

التوافق مع آلة التشغيل: تم تصميم نظام DRO لتكون متعددة الاستخدامات ، مما يجعله مثاليًا لكل من آلة التشغيل والطحن.يمكن دمجها بسلاسة مع أنواع مختلفة من المعدات ويمكن دمجها بسهولة في أنظمة تحكم الآلة، لضمان التشغيل الفعال والسلس.

دقة عالية: يوفر نظام القراءة الرقمية قراءات القياس عالية الدقة ، مما يضمن التحكم الدقيق في حركات الآلة.هذا المستوى من الدقة يسمح للمحركين لتحقيق تحملات ضيقة، وهو أمر بالغ الأهمية للحصول على أفضل نتائج التصنيع والحفاظ على معايير الجودة العالية.

أنماط القياس المتزايدة والمطلقة: يوفر نظام SDS2-3MS DRO أنماط القياس المتزايدة والمطلقة ، مما يوفر المرونة لمجموعة واسعة من مهام التصنيع.يمكن للمشغلين التبديل بسهولة بين الأنماط لتلبية متطلبات محددة، وتعزيز التنوع والقدرة على التكيف في مختلف سيناريوهات التصنيع.

وظائف:

يسمح نظام القراءة الرقمية SDS2-3MS SINO Lathe and Milling Machine DRO بمراقبة ومراقبة دقيقة لحركات الآلة أثناء عمليات اللوحة والطحن.يوفر ردود فعل قياس في الوقت الحقيقي، تمكن المشغلين من إجراء تعديلات وتصحيحات في الوقت المناسب لضمان نتائج الدقة في المعالجة.

استخدام:

يستخدم نظام DRO على نطاق واسع في عمليات التصنيع التي تتطلب قياسًا ومراقبة دقيقة ، بما في ذلك التحويل والطحن والحفر والحفر.تطبيقاتها منتشرة في مختلف الصناعات، مثل معالجة المعادن، وتصنيع الخشب، والسيارات، والفضاء، حيث الدقة العالية أمر بالغ الأهمية.

العمليات في المحول: يعد النظام مناسبًا بشكل خاص لمهام الدوس مثل التوجه والدوران والتشذيب والخيوط والخروط.ضمان نتائج التصنيع الدقيقة والنتائج المثلى في عمليات الدوائر.

عمليات الطحن: نظام DRO فعال للغاية في مهام الطحن مثل التخطيط والحفر والحفر والتحديد.تسمح للمشغلين لتحقيق متسقة، نتائج دقيقة عبر مجموعة متنوعة من تطبيقات الطحن. هذه الدقة ضرورية للحفاظ على معايير الجودة العالية وتحقيق نتائج التصنيع المطلوبة.

SDS3MS DRO: SDS3MS DRO هو مقياس متعدد الأغراض متعدد الاستخدامات مجهز بشاشة رقمية ذات 3 إحداثيات ، مما يجعله مناسبًا لمجموعة واسعة من أدوات الآلات.مرونتها تسمح بسهولة التكوين عن طريق ضبط المعلمات لتلبية احتياجات معالجة محددة، مما يوفر قياسا دقيقا والتحكم في العمليات المختلفة. هذه القدرة على التكيف يضمن أن النظام يمكن أن تستخدم بشكل فعال عبر إعدادات معالجة مختلفة،تحسين الكفاءة والدقة العامة.

معايير القراءة الرقمية SINO SDS3MS

1. الجهد المدخل: AC 85V إلى 250V ، 50Hz إلى 60Hz
2. استهلاك الطاقة: 15W / 25VA
3. تكوينات الإحداثيات: محور واحد (A) ، محورين (XY) ، محورين ثلاثيين (XYZ)
4. الشاشة: شاشة LED ذات 7 أقسام للبيانات الرقمية الموقعة ؛ شاشة رموز 8 أمتار
5. الوزن: 2 كجم
6. إشارات الدخول: TTL، EIA-422، إشارة الخروج المفتوحة لجميع المجتمعات، متوافقة مع أجهزة التحكم القابلة للبرمجة
7. تردد الإشارة: > 100 كيلو هرتز
8. خيارات الدقة: 10 ميكرون، 5 ميكرون، 2 ميكرون، 1 ميكرون، 0.5 ميكرون

الوظائف الأساسية

تحويل المليمتر إلى بوصة: يدعم التحويلات المطلقة والنسبية لتحويل بين المليمتر والبوصة.

وظيفة تقسيم منتصف: وظيفة "R" بسيطة وسليمة لتقسيم أو تقسيم الأشكال.

قسم محيط الدائرة: وظيفة لتقسيم محيط الدائرة إلى أقسام متساوية.

تخزين نقاط الصفر للقطعة: يسمح بتخزين ما يصل إلى 200 نقطة صفر للقطعة للاسترجاع الفعال.

تقسيم الثقوب على طول خط منحني: القدرة على تقسيم الثقوب على طول خط منحني مع وضع دقيق.

أدوات الحساب الرياضي: تشمل أدوات للحسابات المتقدمة، مثل تعويض القطر.

إعادة تعيين العملية الصفرية: إعادة تعيين الموقف الصفري تلقائيًا لمعالجة الطرفية ، مما يضمن معالجة دقيقة للسطوح الزاوية.

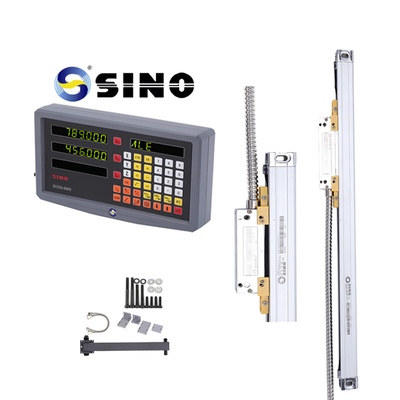

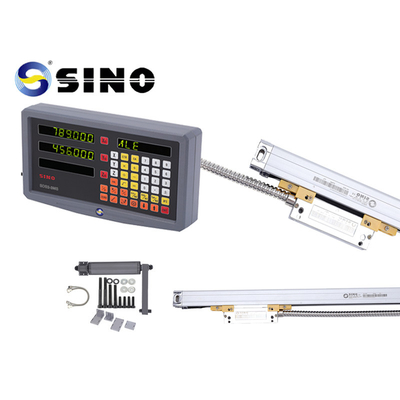

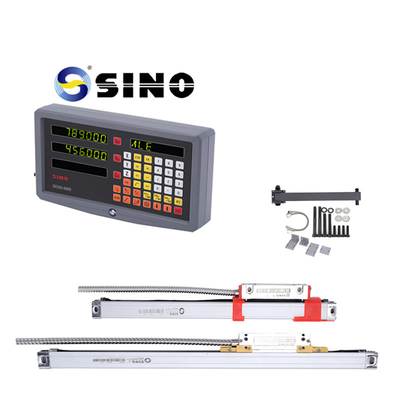

صورة المنتج / الصور:

الرف في الصورة هو خيار، وليس منتج قياسي.
