نظام القراءة الرقمية SINO SDS2-3MS للآلات المعدنية مع عرض إحداثيات ثلاثي المحور

نظام القراءة الرقمية SDS2-3MS SINO ، مجهز بشاشة SDS3MS ، تم تصميمه خصيصًا للاستخدام مع آلة الدوران والطحن.تسمح للمشغلين بمراقبة عملية التصنيع وتحكمها بفعالية بدقة عالية.

الخصائص:

شاشة SDS3MS: يحتوي نظام القراءة الرقمية SDS3MS على واجهة واضحة وبديهية لمراقبة قياسات الآلة بسهولة. وهي مجهزة بأزرار وظيفة ولوحة مفاتيح ،توفير سيطرة مريحة وفعالة للمشغلين.

قدرة المحاور المتعددة: يدعم نظام SDS2-3MS DRO محاور متعددة ، مما يوفر ردود فعل القياس والتحكم في حركات الآلة المختلفة.هذه الوظيفة تضمن تحديد المواقع الدقيقة والمعالجة الدقيقة على محاور متعددة في وقت واحد، وتحسين الكفاءة والدقة العامة.

التوافق مع آلة اللث والآلات المطحنة: نظام DRO متعدد الاستخدامات للغاية ، مما يجعله مناسبًا لكل من آلة اللث والآلات المطحنة.يمكن دمجها بسلاسة مع مجموعة واسعة من المعدات ويمكن دمجها بسهولة في أنظمة تحكم الآلة القائمةلضمان التشغيل السلس والفعال.

دقة عالية: يوفر نظام القراءة الرقمية قراءات قياس دقيقة للغاية ، مما يضمن التحكم الدقيق في حركات الآلة.هذا المستوى من الدقة يسمح للمحركين لتحقيق تحملات ضيقة، وهو أمر ضروري لتحقيق أفضل نتائج التصنيع والحفاظ على معايير الجودة العالية.

أنماط القياس المتزايدة والمطلقة: يوفر نظام SDS2-3MS DRO أنماط القياس المتزايدة والمطلقة ، مما يوفر المرونة لمجموعة متنوعة من مهام التصنيع.يمكن للمشغلين التبديل بسهولة بين الأنماط لتلبية متطلبات محددة، وتعزيز التنوع والقدرة على التكيف في مختلف سيناريوهات التصنيع.

وظائف:

يتيح نظام القراءة الرقمية SDS2-3MS SINO للآلات المتداولة والطاحونة مراقبة ودقة وتحكم حركات الآلة أثناء عمليات المعالجة.أنها توفر ردود فعل قياس في الوقت الحقيقي، مما يسمح للمشغلين بإجراء تعديلات وتصحيحات سريعة، وضمان نتائج معالجة دقيقة وعالية الجودة.

استخدام:

يستخدم نظام DRO على نطاق واسع في عمليات التصنيع التي تتطلب قياسًا ومراقبة دقيقة ، بما في ذلك التحويل والطحن والحفر والحفر.تطبيقاتها تغطي مختلف الصناعات مثل معالجة المعادن، تصنيع الخشب، السيارات، والفضاء، حيث الدقة العالية ضرورية لتحقيق أفضل النتائج والحفاظ على معايير الجودة.

العمليات في المحول: يناسب النظام بشكل خاص وظائف الدوس مثل مواجهة، والدوران، والتشذيب، والخيوط، والخروط.ضمان نتائج التصنيع الدقيقة والنتائج المثلى في عمليات الدوائرهذا المستوى من الدقة يساعد على تحقيق التسامحات الضيقة والتشطيبات عالية الجودة في مجموعة متنوعة من تطبيقات الدوائر.

عمليات الطحن: نظام DRO فعال للغاية في مهام الطحن مثل التشكيل والحفر والحفر والتحديد. ويوفر قياسًا دقيقًا ومراقبة حركات القطع ،تمكين المشغلين من تحقيق نتائج متسقة ودقيقة عبر مجموعة واسعة من تطبيقات الطحنهذا المستوى من الدقة أمر حاسم للحفاظ على معايير الجودة العالية وضمان أن نتائج التصنيع تلبي المواصفات المطلوبة.يمكن للمشغلين إدارة عمليات الطحن المعقدة بسهولة مع تحقيق أداء مثالي ونتائج عالية الدقة.

SDS3MS DROSDS3MS DRO هو مقياس متعدد الأغراض متعدد الاستخدامات يحتوي على شاشة عرض رقمية ثلاثية الإحداثيات ، مما يجعله مثاليًا لمجموعة واسعة من آلات الأدوات. يسمح تصميمه المرن بتهيئة سهلة ،مع معايير يمكن تعديلها لتلبية متطلبات معالجة محددةهذه القدرة على التكيف تضمن قياس ودقة والتحكم في مختلف العمليات، وتعزيز كفاءة ودقة على حد سواء. سواء استخدمت على محولات، طواحين، أو غيرها من أدوات الآلات،يوفر SDS3MS DRO موثوقة، نتائج عالية الدقة، مما يجعلها أداة أساسية لتنظيمات معالجة متنوعة وتحسين الإنتاجية العامة.

معايير القراءة الرقمية SINO SDS3MS

1. الجهد المدخل: AC 85V إلى 250V ، 50Hz إلى 60Hz
2. استهلاك الطاقة: 15W / 25VA
3. خيارات الإحداثيات: محور واحد (A) ، محورين (XY) ، محورين ثلاثيين (XYZ)
4. الشاشة: 7 أجزاء LED للبيانات الرقمية مع علامات؛ 8 أمتار عرض الرمز
5. الوزن: 2 كجم
6. إشارات الدخول: TTL، EIA-422، مخرجات الجمع المفتوحة؛ تعمل مع أجهزة تحكم قابلة للبرمجة
7. تردد الإشارة: أكثر من 100 كيلو هرتز
8. خيارات الدقة: 10 ميكرون، 5 ميكرون، 2 ميكرون، 1 ميكرون، 0.5 ميكرون

الوظائف الأساسية

تحويل المليمتر إلى بوصة: يسمح بتحويلات مطلقية ونسبية بين المليمتر والبوصة.
وظيفة تقسيم منتصف: وظيفة "R" سلسة لتقسيم أو تقسيم الأشكال بسهولة.
قسم محيط الدائرة: يقسم محيط الدائرة إلى أجزاء متساوية.
تخزين نقاط الصفر للقطعة: حفظ ما يصل إلى 200 نقطة الصفر للاستدعاء السريع والسهل.
تقسيم الثقوب على طول خط منحدر: يقسم الثقوب بدقة على طول خط زاوية.
أدوات الحساب الرياضي: تشمل أدوات متقدمة للحسابات مثل تعويض القطر.
إعادة تعيين نقطة الصفر لعملية الحاجز: إعادة تعيين نقطة الصفر تلقائيًا للقطع الحاجز ، مما يضمن أسطح زاوية دقيقة.

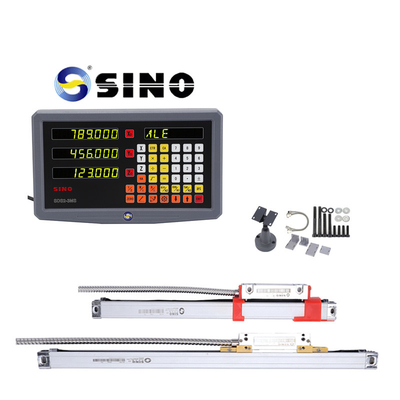

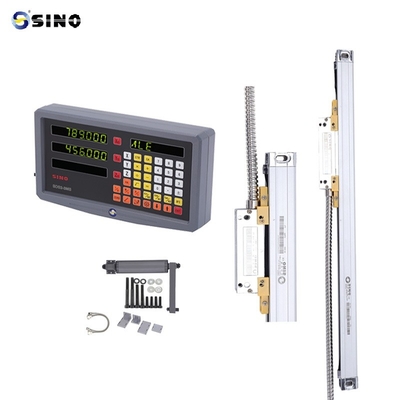

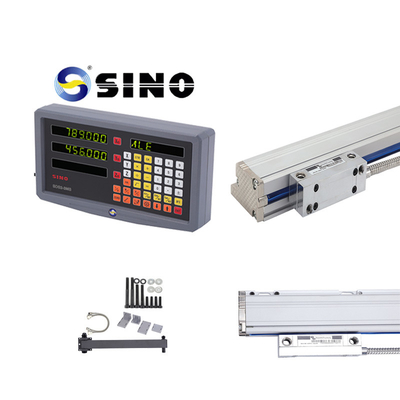

صورة المنتج / الصور:

الرف في الصورة هو خيار، وليس منتج قياسي.
