تفاصيل المنتج:
|
| اسم العنصر: | SINO KA800MC التشفير الخطي المغناطيسي | ميزة: | KA800MC مقياس خطي مغناطيسي |
|---|---|---|---|
| يكتب: | آلة طحن مخرطة | نموذج النطاق: | KA-800MC-5um |
| إشارة الإخراج: | RS422 أو TTL | دقة: | 5um |
| القياس: | 10 متراً 12 متراً 100 متراً | رطوبة: | 100% غير مكثفة |
| نظام: | نظام SINO DRO | جهد الإمداد: | 24VDC أو 5VDC |
| إبراز: | مشفر خطي مغناطيسي لآلة الطحن,طقم قراءة رقمية بدقة 5 ميكرومتر,مشفر خطي 24 فولت مع قراءة,digital readout kit 5µm resolution,24V linear encoder with readout |
||

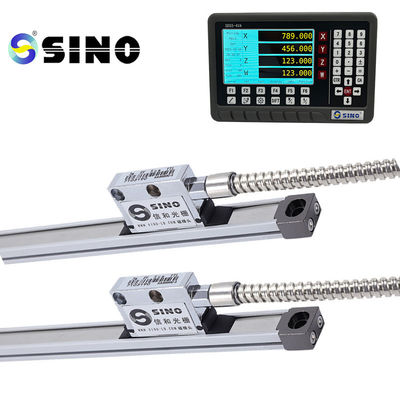

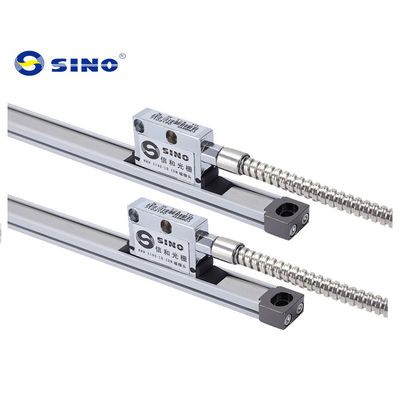

مجموعة مشفر خطي مغناطيسي SINO KA800MC مع قراءة رقمية لآلات الطحن بدقة 5 ميكرومتر، 24 فولت
تم تصميم المشفر الخطي المغناطيسي بجهد 24 فولت خصيصًا لآلات الطحن، حيث يوفر دقة عالية تبلغ 5 ميكرومتر. يضمن هذا المشفر تغذية مرتدة دقيقة للموضع، مما يجعله الخيار الأمثل للتطبيقات التي تتطلب قياسًا دقيقًا وموثوقًا به. إنه مصمم لتحمل متطلبات بيئات التشغيل الآلي، مما يوفر أداءً متينًا وقراءات متسقة لعمليات الطحن. بفضل تقنيته المتقدمة، يعزز هذا المشفر الكفاءة والدقة الشاملة لآلات الطحن، مما يساهم في عمليات أكثر سلاسة ونتائج ذات جودة أعلى.
الميزات الرئيسية
التقنية المغناطيسية: يستخدم المشفر مبادئ مغناطيسية لقياس الإزاحة الخطية بدقة على طول محاور آلات الطحن. تضمن هذه الطريقة تغذية مرتدة متسقة ودقيقة للموضع، مما يجعلها موثوقة للغاية لعمليات الآلات.
دقة 5 ميكرومتر: بدقة 5 ميكرومتر، يمكن لهذا المشفر اكتشاف الحركات الصغيرة التي تصل إلى 5 ميكرومتر. يعزز هذا المستوى العالي من الدقة قدرة الآلة على إجراء تعديلات دقيقة، مما يحسن الدقة الإجمالية للتشغيل الآلي.
مزود طاقة 24 فولت: مصمم للعمل على مزود طاقة 24 فولت، يوفر المشفر أداءً مستقرًا وموثوقًا به. تأكد من توصيله بمصدر طاقة مناسب للتشغيل الأمثل.
تركيب بسيط: تم تصميم المشفر الخطي المغناطيسي بجهد 24 فولت المتوافق مع RoHS لسهولة التركيب على آلات الطحن. يمكن تركيبه على المحور المتحرك للآلة، مع توصيل خرج القياس بنظام التحكم في الآلة أو قراءة رقمية خارجية (DRO) للمراقبة في الوقت الفعلي.
توافق آلة الطحن: تم تصميم هذا المشفر خصيصًا للاستخدام مع آلات الطحن، مما يجعله متوافقًا مع مجموعة متنوعة من أنواع الآلات، مثل المطاحن الرأسية والمطاحن الأفقية وآلات الطحن CNC. يوفر المرونة اللازمة للتكامل بسلاسة في تطبيقات الطحن المختلفة.
ميزة المنتج
رأس القراءة صغير الحجم، مما يشغل مساحة صغيرة ويسهل تركيبه.
أداء عالي: اجتازت سلسلة شبكات SINO المغناطيسية ومسطرة القياس البصري الدقيقة لدينا فحص الجودة الصارم. تلبية معيار الدقة والصلابة والاستقامة الجيدة والقياس الدقيق. طول السفر: من 120 مم إلى 100000 مم الدقة: 5 ميكرومتر
رأس قراءة محكم الإغلاق بهيكل مثالي يتوافق مع فئة الحماية IP67
مقياس KA800MC-5 المغناطيسي مناسب بشكل أساسي لمعالجة وقياس المناسبات ذات متطلبات الدقة المنخفضة والمتوسطة
توفر المقاييس المغناطيسية العديد من المزايا، بما في ذلك:
الدقة: توفر المقاييس المغناطيسية قياسات عالية الدقة بشكل استثنائي، غالبًا في نطاق دون الميكرون، مما يضمن تحديد المواقع بدقة للتطبيقات التي تكون فيها الدقة أمرًا بالغ الأهمية. هذا يجعلها خيارًا ممتازًا للمهام عالية الدقة.
عدم التلامس: نظرًا لأن رأس القراءة يعمل دون اتصال مادي بالمقياس، فلا يوجد تآكل وتلف للنظام. يقلل تصميم عدم التلامس هذا من متطلبات الصيانة، مما يطيل عمر النظام بأكمله.
الحصانة ضد الملوثات: توفر طبيعة عدم التلامس للمقاييس المغناطيسية مستوى عالٍ من المقاومة للعوامل البيئية مثل الغبار والأوساخ والسوائل. هذه الحصانة تجعلها مثالية للاستخدام في الظروف الصعبة حيث قد تفشل الأنظمة التقليدية القائمة على التلامس.
المتانة: تم تصميم المقاييس المغناطيسية لتكون قوية، مع مقاومة قوية للصدمات والاهتزازات. تضمن هذه المتانة أداءً موثوقًا به في البيئات الصناعية الصعبة، حيث قد تكون أنظمة القياس الأخرى عرضة للتلف.
المعلمات الفنية
| مستشعر المقياس المغناطيسي | |
| إشارة مرجعية | كل 5 مم (C) |
| الخطوة | 5 مم |
| مواصفات شريط المسطرة | 5+5 مم |
| الدقة | 5 ميكرومتر |
| الفجوة المتاحة | 2 مم |
| الدقة | ± (0.035 + 0.02 x L) مم، L: الطول الفعال للقياس، الوحدة: م |
| الكابل | 5 نوى أو 8 نوى |
| شكل الإخراج | TTL أو RS-422 |
| الفجوة بين رأس القراءة والحزام الفولاذي الواقي | 0.8 ~ 1.8 مم |
| جهد الإمداد | 5VDC±5%، 24VDC±5% |
| استهلاك التيار (بدون تحميل) | 40mAMAX |
| استهلاك التيار (مع الحمل) | 120mAMAX(5V, RL=120Ω) |
| 60mAMAX(28V, RL =1.2kΩ) | |
| السرعة القصوى | 5 م/ث (MS T 5) |
| مضاد للاهتزاز | 100 م/ث2[10 هرتز ~ 2000 هرتز] |
| مقاومة الصدمات | 1000 م/ث2(11 مللي ثانية) |
| مستوى الحماية لرأس القراءة | IP 67 DIN 40050/IEC 529 |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 85 درجة مئوية |
| درجة حرارة التخزين | -20 درجة مئوية ~ 85 درجة مئوية |
| الرطوبة | 100% بدون تكثف |
| الحماية الكهربائية | حماية قطبية الطاقة العكسية، حماية تيار الدائرة القصيرة للإخراج |
| الكابل القياسي | 3 م،LMAX=50 م (كابل رأس القراءة) |
| كابل طول القياس |
|
تطبيق المشفر المغناطيسي Mcale
المخارط الثقيلة، آلة الطحن، الحفر، آلة الطحن، EDM (آلة التفريغ الكهربائي)
مراكز التشغيل الآلي، آلة قطع PVC، آلة قطع الخشب، آلة معالجة الزجاج، مناولة المواد
صورة تفصيلية:
لماذا تختارنا؟
يمكن قطع المقياس المغناطيسي حسب متطلباتك
رأس قراءة محكم الإغلاق بهيكل مثالي يتوافق مع فئة الحماية IP67
فني متقدم وهيكل داخلي
قلل فني التحكم التلقائي في الكسب من متطلبات التركيب، يمكن أن تكون الفجوة بين القارئ والشريط 3 مم (5 ميكرون)
وقت التحضير: يوم عمل واحد، تسليم سريع بواسطة FedEx IP
الأسئلة والأجوبة:
1، ما هو الحد الأقصى لطول القياس؟
طول القياس يصل إلى 100000 مم
2، ما الذي تمثله الأطوال 120 مم ~ 100000 مم؟
الإجابة: تعني كل هذه الأطوال طول حركة الطاولة (حجم حركة الطاولة، وليس حجم الطاولة) لمحور x y z للآلة. قد تحتاج إلى إضافة 5.5 إضافية لكل منها للطول الإجمالي.
3، إذا كنت بحاجة إلى مجموعة كاملة من DRO ذات محورين مع مقاييس لآلة المخرطة الخاصة بي، فكيف يجب أن أشتريها؟
الإجابة: يمكنك الاختيار، فهي "1 قطعة DRO ذات محورين" "طول السفر ** مم من المشفر الخطي أو المشفر المغناطيسي" "طول السفر *** مم"، ثم ستتلقى ما تريد.
4، يبلغ طول حركة المحور x لآلتي 260 مم، وطول حركة المحور y 530 مم، هل يمكنك تقديم هذا النوع من الطول غير المدرج في الخيارات؟
الإجابة: يحتوي كل نطاق قياس للمقياس على زيادة 20 مم. هذا يعني أن نطاق قياس المقياس 250 مم يمكن أن يصل إلى 270 مم. لذلك يمكنك تحديد مقياس 270 مم ومقياس 570 مم لآلتك.
5، إذا اشتريت قطعة واحدة فقط من المقياس بشكل منفصل، هل يمكنني الحصول على دليل المستخدم؟
الإجابة: يأتي دليل المستخدم مع DRO، ولكن يمكنك الاتصال بالبائع للحصول على التنزيل.
6، ماذا يجب أن أختار للمخرطة أو المطحنة الخاصة بي؟
الإجابة: عادةً ما تكون المخرطة عبارة عن قراءة ذات محورين بينما يمكن أن تكون المطحنة إما ذات محورين أو 3 محاور
7، هل يمكنني قطع المقياس إذا كان طويلاً جدًا لآلتي؟
الإجابة: من الناحية الفنية لا. إذا كنت مبتدئًا، وإلا فمن المحتمل أن يتلف المقياس ولا يمكن استخدامه
8، هل يتم شحنها جميعًا بواسطة Fed Ex، UPS، DHL؟
الإجابة: نعم. دعم FedEx القياسي والآخرون متاحون
