تفاصيل المنتج:
|
| مرجع القياس: | المسارات المطلقة والتزايدية على مقياس صريف الزجاج؛ الملعب صريف 32μm | فئة الدقة (20 ± 0.5 درجة مئوية): | ± 3 ميكرومتر |
|---|---|---|---|
| الطول المقاس (ML)، مم: | 140-3040 ملم | موقف آمن: | مل ± 4 مم |
| بروتوكول الواجهة BI: | BISS-C، مباحث أمن الدولة، ياسكاوا، فانوك، ميتسوبيشي | دقة: | 0.01 ميكرومتر، 0.05 ميكرومتر، 0.1 ميكرومتر، 0.5 ميكرومتر، 1 ميكرومتر، 2 ميكرومتر |
| تردد الساعة: | <=5 ميجاهرتز (<= 8μs) | توصيلات كهربائية: | M12، D-SUB9، PCR-E20FS، DB-15، DB-25 |
| طول الكابل: | كابل محمي بالسيليكون (قياسي 3 أمتار) | جهد التشغيل: | تيار مستمر 4-36 فولت |
| استهلاك الطاقة (الحد الأقصى): | 1.5 واط | سرعة الحركة: | ما يصل إلى 120 م/دقيقة |
| مقاومة الاهتزاز والصدمات: | مقاومة الاهتزاز حتى 50 م/ث²؛ مقاومة الصدمات حتى 150 م/ث² | درجة حرارة التشغيل: | 0-50 ℃ |
| تصنيف الختم: | يلبي متطلبات IP53 إذا تم تثبيته وفقًا لعينة تعليمات التثبيت؛ يفي بمتطلبات IP64 إذا كان متصلاً بالهوا | ||
| إبراز: | مستشعر CNC الحديدية المطلقة,حاكم شباك عالي الدقة,جهاز استشعار أداة آلة حاسوبية آلية,High-Precision Grating Ruler,Automated CNC Machine Tool Sensor |
||

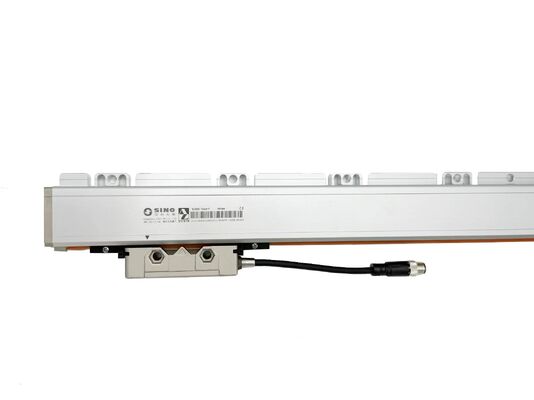

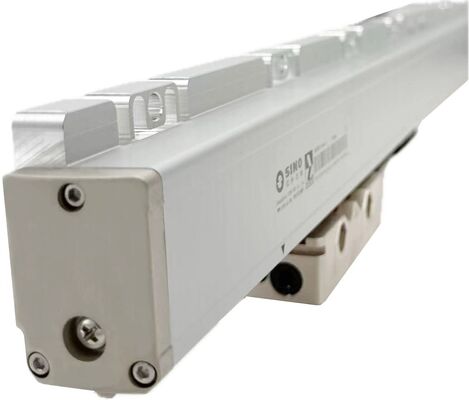

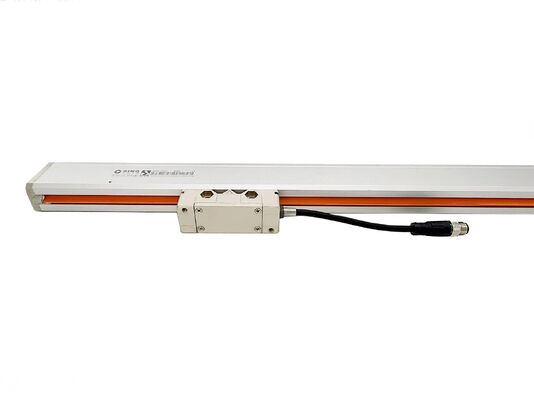

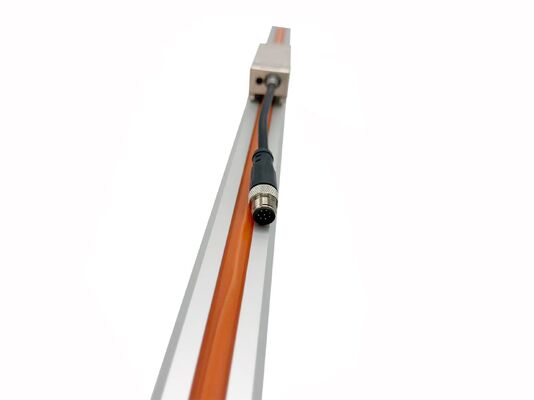

NC600 الشبكية الخطية المطلقة عالية الدقة الآلية أداة آلة حاسوبية الحاسب الآلي الشبكية المطلقة مستشعر حاكم
يستخدم الترميز الخطي المطلق NC600 نظام ترميز الموقف المطلق ، مما يوفر قيمة الموقف الفوري عند تشغيل دون الحاجة إلى محور متحرك كمرجع.
يتم استخدامه أساسا في المحركات الخطيّة، وأدوات آلة CNC، وخطوط الإنتاج الآليّة، والأدوات العلميّة، وأنظمة التحكم عالية الدقة.
سلسلة تطوير مستقل لدينا يحتوي على هيكل مغلق مع غلاف الألومنيوم وشرائط الختم مزدوجة الطبقة، بحماية فعالة الزجاج مكيف ورأس القراءة من الغبار والحطام،و سائل القطع.
الخصائص الرئيسية:
المكشف الخطي المطلق NC600 مناسب ل:
● معدات آلية ● أنظمة روبوتية معقدة
● أنظمة التحكم في العملية
● أنظمة الأدوات الآلية المحولات CNC، آلات الطحن، آلات الطحن، الخ
● معدات قياس عالية الدقة تعمل في ظل ظروف قاسية، مثل الاهتزاز، درجة الحرارة، الملوثات، الخ.
تتضمن الحزمة:
مقياس زجاجي خطي قطعة واحدة، KA600-2100mm.
يتم توفير الدقة في 0.5/1/5um.
قد تؤخذ احتياجات العملاء في الاعتبار أثناء توفير أطوال مكيفات مخصصة (L0). ((الأبعاد: 1000-3000 مم)
يحتوي المشفر على عدة أجهزة استشعار بصرية أو أجهزة كشف مثبتة في جميع أنحاء القرص أو الحلقة. هذه الأجهزة الاستشعارية تكتشف العلامات البصرية أثناء دوران القرص وتحويلها إلى نبضات كهربائية.
أنماط الرموز: يمكن أن تتخذ العلامات البصرية على قرص الترميز أشكالاً مختلفة بناءً على تقنية الترميز المستخدمة.الرموز الثنائية التي تستخدم بشكل متكرر هي الرموز الثنائية الطبيعية والرموز الرماديةيتم استخدام الرموز الرمادية على نطاق واسع لأنها تقلل من احتمال حدوث أخطاء في هذه المواقع الانتقالية من خلال ضمان أن تغييرات واحدة فقط بين المناطق المجاورة.
كمية العلامات أو الرموز على القرص تحدد دقة مكشف الزاوية البصرية المطلقة. يتم توفير المزيد من العلامات والحل الزاوي الأكبر من قبل المكشفين ذوي الدقة العالية.في معظم الحالات ، يتم التعبير عن الدقة بالبيتات أو العد لكل ثورة (CPR).
مكشف NC600، والذي تم تصميمه خصيصا للآلات الكبيرة،
الحجم الكبير والصلابة الجيدة. يمكن إضافة دعم إلى أي موقف من محفزات
تحسين الصلابة والاستقرار الطول 1000~3000mm
