تفاصيل المنتج:
|
| مرجع القياس: | NC600 مستشعر مسطرة خطية مطلقة عالية الدقة لأدوات ماكينة CNC | فئة الدقة (20 ± 0.5 درجة مئوية): | ± 3 ميكرومتر |
|---|---|---|---|
| الطول المقاس (ML)، مم: | 140-3040 | موقف آمن: | مل ± 4 مم |
| بروتوكول الواجهة BI: | BISS-C، مباحث أمن الدولة، ياسكاوا، فانوك، ميتسوبيشي | دقة: | 0.01 ميكرومتر، 0.05 ميكرومتر، 0.1 ميكرومتر، 0.5 ميكرومتر، 1 ميكرومتر، 2 ميكرومتر |
| تردد الساعة: | <=5 ميجاهرتز | توصيلات كهربائية: | M12، D-SUB9، PCR-E20FS، DB-15، DB-25 |
| طول الكابل: | كابل محمي بالسيليكون (3 م) | جهد التشغيل: | تيار مستمر 4-36 فولت |
| استهلاك الطاقة (الحد الأقصى): | 1.5 واط | سرعة الحركة: | ما يصل إلى 120 م/دقيقة |
| مقاومة الاهتزاز والصدمات: | مقاومة الاهتزاز حتى 50 م/ث²؛ مقاومة الصدمات حتى 150 م/ث² | درجة حرارة التشغيل: | 0-50 ℃ |
| إبراز: | حاكم الشبكة الخطية المطلقة NC600,جهاز استشعار آلة CNC عالي الدقة,نظام القراءة الرقمية SINO,High-Precision CNC Machine Sensor,SINO Digital Readout System |
||

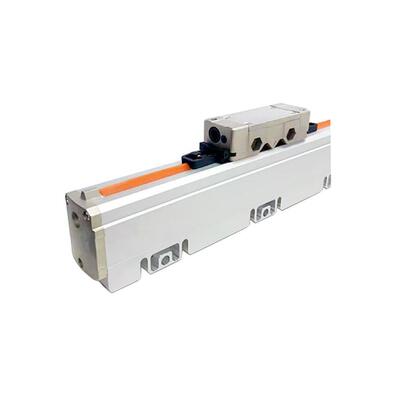

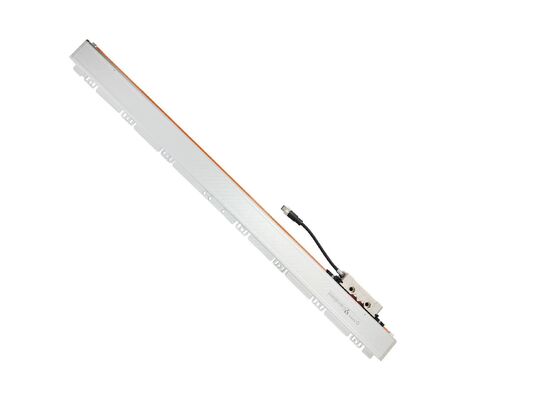

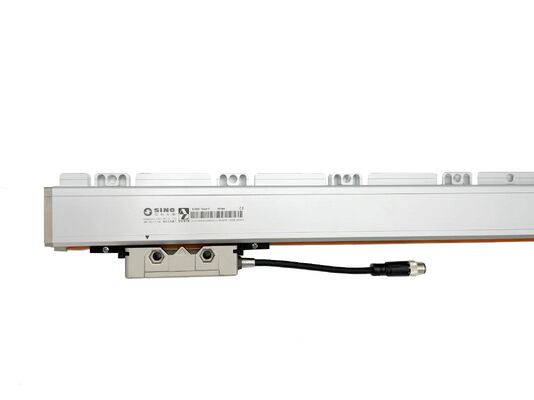

الجهاز الحاسوبي المطلق للشريط NC600 مستشعر دقة عالية لأدوات آلة CNC
يحتوي مكشف NC600 الخطي المطلق على نظام وضع مطلق حقيقي ، يوفر قيم الموقف الفوري عند تشغيل دون الحاجة إلى توجيه.
مثالية للمحركات الخطيّة، وأدوات الآلات CNC، وخطوط الإنتاج الآليّة، والأدوات العلميّة، وأنظمة التحكم عالية الدقة، وتضمن أداءً موثوقًا به عبر تطبيقات متنوعة.
مبنية على تكنولوجيا خاصة بنا هذه السلسلة تستخدم غطاء من الألومنيوم مع شريط إغلاق مزدوج الطبقاتهذه البنية القوية تحمي بصورة فعالة زجاج الكودر ورأس القراءة من الغبار، والحطام، وسوائل القطع، وضمان العمر الطويل في البيئات القاسية.
الجودة المعتمدة عالمياً: نظام إدارة الجودة ISO، بالإضافة إلى الشهادات الدولية CE و RoHS تضمن الامتثال الكامل.
التوافق متعدد الاستخدامات: تضمن المواصفات الكاملة وبروتوكولات الاتصال المتعددة قابلية التطبيق على نطاق واسع عبر أنظمة متنوعة.
أكثر من 30 عامًا من الخبرة: سنوات من الخبرة في السوق تسمح لنا بتعزيز أساسنا ودفع الابتكار والتقدم جنبًا إلى جنب مع الصناعة.
الابتكار المستقل: تم تطويره محلياً لاستبدال تقنيات "القناة الزجاجية" المستوردة بحلول موثوقة ومنتجة محلياً.
المكشف الخطي المطلق NC600 مناسب ل:
محتويات العبوة والمواصفات التقنية
التكوين القياسي:
مقياس زجاج خطي: نموذج KA600، طول قياس قياسي 2100mm.
رأس القراءة: وحدة استشعار بصرية عالية الدقة.
الملحقات: تركيب الأجهزة وكابلات الاتصال.
معايير الأداء:
الدقة: متوفرة في درجات الدقة من 0.5μm و 1μm و 5μm لتلبية متطلبات التطبيقات المتنوعة.
التخصيص: نحن نقدم أطوال مُصممة خصيصًا للمُصممين (L0) تتراوح من 1000 ملم إلى 3000 ملم، مما يضمن تناسبًا دقيقًا لأبعاد سرير الآلة المحددة.
النظام البصري ومبدأ التشفير:
آلية الاستشعار البصري: يدمج المشفر نظام مسح بصري عالي الدقة.يكتشف أنماط التخرج البصرية ويحولها إلى إشارات كهربائية دقيقة لتعليق الموقف.
أنماط الكود المتقدمة: يستخدم المقياس تقنيات تشفير بصرية متطورة. نحن نطبق في المقام الأول منطق الكود الرمادي ، على عكس الرموز الثنائية الطبيعية.
الحد من الأخطاء: يضمن استخدام الرمز الرمادي أن تغير بيت واحد فقط الحالة بين القيم المتتالية.هذه الميزة الأساسية للتصميم تخفف بشكل فعال أخطاء تفسير البيانات أثناء التحولات السريعة للموقع، وبالتالي تعزيز استقرار النظام بشكل عام.
الدقة والتصميم الميكانيكي
الدقة و الدقة
يتم تحديد دقة المكيف الضوئي المطلق بشكل أساسي من خلال كثافة أنماط التخرج على المقياس. يتم تحقيق دقة أعلى من خلال علامات خط دقيقة ،والذي يترجم مباشرة إلى دقة تحديد المواقع العاليةعادة ما يتم قياس الدقة بالبيتات أو العد لكل ثورة (CPR).
الهندسة الميكانيكية للتطبيقات على نطاق واسع
تم تصميم مكشف NC600 خصيصًا للتطبيق في أدوات آلة CNC ذات الشكل الكبير. يحتوي على بنية ميكانيكية قوية تتميز بما يلي:
صلابة متفوقة: يؤكد التصميم على سلامة الهيكل للحفاظ على الاستقرار تحت الأحمال الثقيلة.
تكوين دعم مرن: يمكن دمج دعامات ميكانيكية إضافية في أي موقع على طول محور الترميز.هذه الميزة تعزز بشكل كبير صلابة النظام واستقرار أثناء التشغيل.
نطاق القياس الموسع: متوفر في أطوال تتراوح من 1000mm إلى 3000mm ، تلبية لمتطلبات أسطح الآلات الكبيرة.
