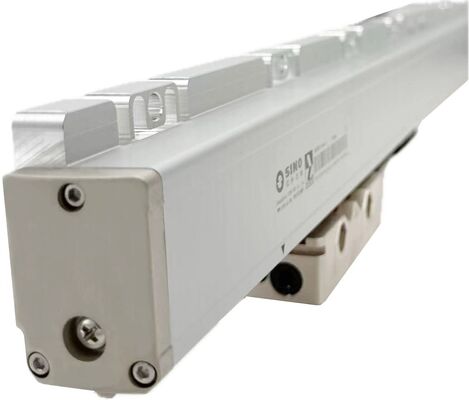

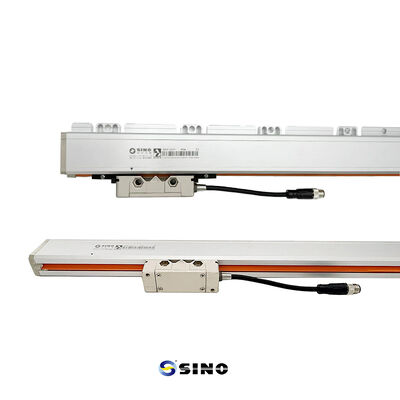

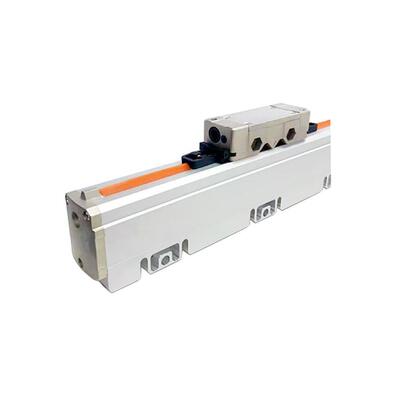

SINO 140-3240mm مقياس مطلق NC600 جهاز استشعار آلة حاسوبية آلية عالية الدقة

الاسم التجاري:	SINO
رقم الموديل:	NC600
موك:	1 جهاز كمبيوتر
السعر:	negotiable
شروط الدفع:	تي/تي

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

قوانغتشو، الصين

إصدار الشهادات:

CE,RoHS,ISO9001

مرجع القياس:

140-3240 مللي متر المقياس المطلق NC600 أداة آلة التصنيع باستخدام الحاسب الآلي عالية الدقة

فئة الدقة (20 ± 0.5 درجة مئوية):

± 3 ميكرومتر

الطول المقاس (ML)، مم:

140-3040 ملم

موقف آمن:

مل ± 4 مم

بروتوكول الواجهة BI:

BISS-C، مباحث أمن الدولة، ياسكاوا، فانوك، ميتسوبيشي

0.01 ميكرومتر، 0.05 ميكرومتر، 0.1 ميكرومتر، 0.5 ميكرومتر

تردد الساعة:

<=5 ميجاهرتز (<= 8μs)

توصيلات كهربائية:

M12، D-SUB9، PCR-E20FS، DB-15، DB-25

طول الكابل:

كابل محمي بالسيليكون (قياسي 3 أمتار)

جهد التشغيل:

تيار مستمر 4-36 فولت

استهلاك الطاقة (الحد الأقصى):

1.5 واط

سرعة الحركة:

ما يصل إلى 120 م/دقيقة

مقاومة الاهتزاز والصدمات:

مقاومة الاهتزاز حتى 50 م/ث²؛ مقاومة الصدمات حتى 150 م/ث²

درجة حرارة التشغيل:

0-50 درجة مئوية

تصنيف الختم:

يلبي متطلبات IP53 إذا تم تثبيته وفقًا لعينة تعليمات التثبيت؛ يفي بمتطلبات IP64 إذا كان متصلاً بالهوا

القدرة على العرض:

3000 مجموعات شهريا

إبراز:

جهاز استشعار أداة الماكينة CNC مع الضمان,مجموعة قراءة رقمية عالية الدقة,مستشعر الحجم المطلق CNC 3240mm

high-precision digital readout kit

absolute scale CNC sensor 3240mm

وصف المنتج

SINO 140-3240mm مقياس مطلق NC600 جهاز استشعار آلة حاسوبية آلية عالية الدقة

الترميز الخطي المطلق NC600 يستخدم نظام ترميز الموقف المطلق الذي يوفر ردود فعل فورية للموقف عند تنشيط الطاقةبإلغاء متطلبات حركة المحور أو إجراءات توجيه المرجعية.
يتم استخدام هذا المشفر في المقام الأول في المحركات الخطيّة، وأدوات آلة CNC، وخطوط الإنتاج الآليّة، والأدوات العلميّة، وأنظمة التحكم عالية الدقة.
تم تطوير هذه السلسلة داخليا، وتتضمن تصميم هيكلي مغلق مع غطاء من الألومنيوم وآليات الاغلاق مزدوجة الطبقة،حماية فعالة لكل من مشفر ورأس القراءة من الغبار، الملوثات، وسوائل القطع.

الخصائص الرئيسية:

منظومة الجودة المعتمدة من منظمة "آي إس أو" بالإضافة إلى موافقات "سي إي" و"روه إس".
مجموعة كاملة من المواصفات وبروتوكولات الاتصال المتعددة للتوافق الواسع.
أكثر من 30 عاما من الخبرة في الصناعة مع التطور المستقر والابتكار المستمر.
تطوير تقنيات أساسية مستقلة لاستبدال المكونات الرئيسية المستوردة.

المصمّم الخطي المطلق NC600 مصمم للتطبيقات التالية:

معدات صناعية آلية
أنظمة الروبوتات المتقدمة
أنظمة التحكم في العمليات الصناعية
أدوات علمية دقيقة
أنظمة أدوات الآلات، بما في ذلك محولات CNC، آلات طحن، آلات طحن وغيرها من المعدات ذات الصلة
أجهزة قياس عالية الدقة تعمل في بيئات قاسية مثل الاهتزازات وتقلبات درجة الحرارة والتلوث

الحزمة تتضمن

مقياس زجاجي خطي واحد KA600- 2100mm.5، 1 و 5 ميكرومتر. الأطوال المخصصة (L0) من 1000 ملم إلى 3000 ملم متوفرة عند الطلب.
يتم تجهيز المشفر بأجهزة استشعار بصرية متعددة حول القرص المشفر. أثناء دوران القرص ، تكتشف هذه الأجهزة الاستشعارية أنماطًا بصرية وتحولها إلى إشارات كهربائية.
أنماط الكود
النماذج البصرية تختلف حسب طريقة الترميز. وتشمل الأنواع الشائعة الشفرة الثنائية الطبيعية والرمز الرمادي. يتم استخدام الرمز الرمادي على نطاق واسع لأن بيت واحد فقط يتغير بين المواقع المجاورة،الحد من أخطاء الانتقال.
تعتمد دقة مكشف دوار بصري مطلق على عدد الرموز الموجودة على القرص. توفر النماذج ذات الدقة العالية المزيد من الرموز ودقة زاوية أفضل.عادة ما يتم التعبير عن الدقة في البتات أو العد لكل ثورة (CPR).
تم تصميم مكشف NC600 خصيصًا لآلات الأدوات الكبيرة ، حيث يحتوي على هيكل طويل وثبات عال. يمكن إضافة دعامات في أي موقف لتحسين الاستقرار. نطاق الطول: 1000 ∼ 3000 مم.

SINO 140-3240mm مقياس مطلق NC600 جهاز استشعار آلة حاسوبية آلية عالية الدقة 0
