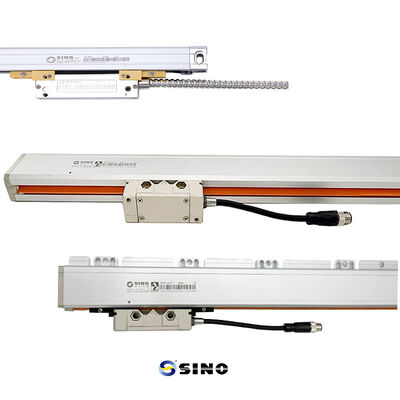

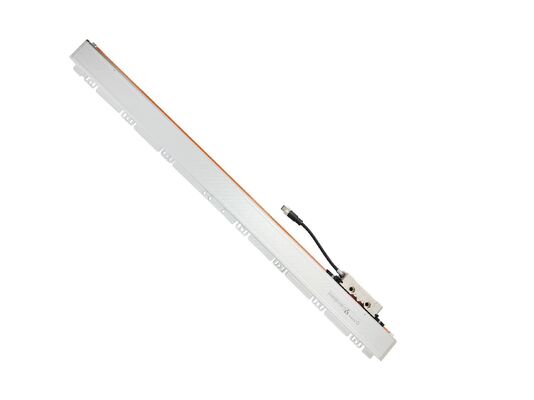

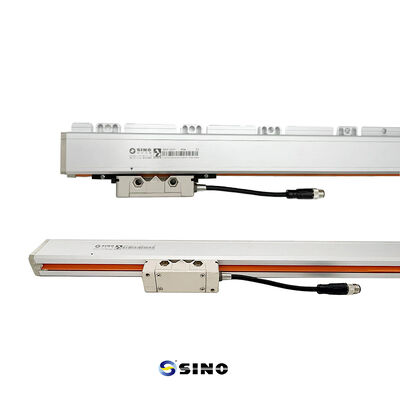

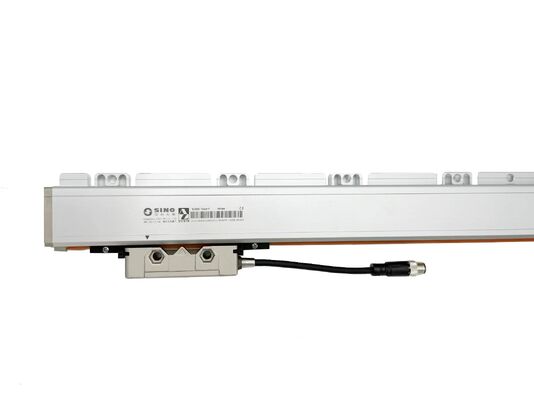

مكشف خطي مطلق SINO NC600 عالي الدقة لأدوات آلة CNC ومعدات الأتمتة

مكشف خطي مطلق SINO NC600 عالي الدقة لأدوات آلة CNC ومعدات الأتمتة

يتم تجهيز الترميز الخطي المطلق NC600 بآلية تحديد الموقع المطلقة الحقيقية، والتي تمكن من إخراج الموقف الفوري عند تنشيط الطاقة دون الحاجة إلى أي عملية توجيه.

مناسبة للمحركات الخطية، وأدوات الآلات CNC، خطوط الإنتاج الآلية، والأدوات الدقيقة، وأنظمة التحكم عالية الدقة،هذا المشفر يضمن الأداء المستقر والمتسق في مختلف التطبيقات الصناعية.

تم تطوير سلسلة NC600 باستخدام التكنولوجيا الخاصة بها ، وتتميز بتركيب ألومنيوم مغلق وتصميم غلق مزدوج الطبقات.هذا البناء الصلب يحمي الميزان ورأس القراءة من الغبار، والجسيمات، وسوائل القطع، وضمان المدى الطويل من المدى حتى في ظروف العمل القاسية.

جودة معتمدة عالمياً:

معتمدة من قبل ISO و CE و RoHS للامتثال الدولي الكامل.
التوافق الواسع:

مواصفات كاملة وبروتوكولات اتصال متعددة لتطبيقات واسعة.
أكثر من 30 سنة من الخبرة

عقود من الخبرة في الصناعة التي تدعم النمو المستقر والابتكار المستمر.
الابتكار المستقل:

تكنولوجيا أساسية تم تطويرها من تلقاء نفسها توفر بدائل محلية موثوقة للمكونات الرئيسية المستوردة.

المصمّم الخطي المطلق NC600 مصمم لمجموعة واسعة من التطبيقات، بما في ذلك:

• المعدات الآلية
• أنظمة الروبوتات المتقدمة
• أنظمة التحكم في العملية
• أدوات علمية دقيقة
• آلات أدوات CNC مثل المحولات وآلات الطحن وآلات الطحن
• أجهزة قياس عالية الدقة تعمل في بيئات قاسية بما في ذلك الاهتزاز وتقلبات درجة الحرارة والتلوث

محتويات العبوة والمواصفات التقنية
التكوين القياسي
مقياس زجاج خطي: سلسلة NC600 ، طول قياس قياسي 140-3240 مم
رأس القراءة: وحدة استشعار بصرية عالية الدقة
الملحقات: تركيب الأجهزة و كابلات الاتصال
معايير الأداء
الدقة: 0.5 ميكرومتر، 1 ميكرومتر، 5 ميكرومتر اختياري لتلبية متطلبات التطبيقات المختلفة
تخصيص: تتوفر أطوال قياس مخصصة (L0) من 100 مم إلى 3000 مم
النظام البصري ومبدأ التشفير
يتبنى المشفر نظام مسح بصري عالي الدقة. بينما يتحرك رأس القراءة على طول المقياس ، فإنه يكتشف أنماط التخرج ويحولها إلى إشارات ردود فعل دقيقة للموقع.
المقياس يستخدم تشفير بصري متقدم، كود غراي بشكل رئيسي بالمقارنة مع الشفرة الثنائية الطبيعية،الذي يقلل بشكل فعال من أخطاء قراءة الإشارة أثناء الحركة عالية السرعة ويحسن استقرار النظام.

الدقة والتصميم الميكانيكي
الدقة و الدقة
تعتمد دقة مكيف ضوئي مطلق على كثافة علامات التخرج على المقياس. توفر التدرجات الدقيقة دقة أعلى ودقة تحديد الموقع.عادة ما يتم التعبير عن الدقة بالبيتات أو العد لكل ثورة (CPR).
الهندسة الميكانيكية للتطبيقات على نطاق واسع
تم تصميم مكشف NC600 خصيصا لأدوات آلة CNC الكبيرة ، مع هيكل ميكانيكي صلب يقدم:

• صلابة ممتازةيؤكد التصميم على سلامة الهيكل للحفاظ على الاستقرار تحت الأحمال الثقيلة.
• صلابة عالية:التصميم الهيكلي المستقر يضمن أداء موثوق به تحت الأحمال الثقيلة.
• دعم مرن:يمكن تثبيت دعامات إضافية في أي نقطة على طول المشفر لزيادة الصلابة واستقرار التشغيل.
• نطاق القياس الموسع:طول القياس من 1000 ملم إلى 3000 ملم، مثالية لأسرة آلة كبيرة.
